BMW G30 520d 플렉시블 조인트(디스크 쪽) 교체 | 증상·공구·순서
BMW G30 520d는 주행거리 76,000km 시점에서 플렉시블 조인트(유니버설 조인트, 통칭 '연탄')에 실금이 발생했다. 이는 일반적인 교환 시기보다 다소 빠른 편이지만, 안전성을 고려해 즉시 교환을 결정했다. 플렉시블 조인트는 엔진의 회전력을 변속기에 전달하는 과정에서 각도 변화를 흡수하는 핵심 부품으로, 손상 시 진동 증가와 드라이브샤프트 손상으로 이어질 수 있다. 이번 교환 작업을 통해 확인한 실제 절차와 주의사항을 정리했다.
📌 핵심 3줄 요약
① BMW G30 520d의 플렉시블 조인트는 미션 기준으로 2개(가까운쪽·먼쪽) 장착되며, 이번 교환은 먼쪽 조인트 실시(가까운쪽은 사전 교환) ② 정품 페비사 제룸 사용, 인터넷 최저가 78,000원 구매 ③ 머플러 거치부 탈거 등 전 작업이 복잡하나 단계별 진행 시 충분히 가능한 난이도
1. BMW G30 520d 플렉시블 조인트 기본 개요
플렉시블 조인트의 역할과 배치 위치
G30 520d의 드라이브라인 구성을 살펴보면, 엔진 뒤 변속기와 연결된 지점에서 플렉시블 조인트는 매우 중요한 위치를 차지한다. 이 부품은 엔진의 회전을 변속기로 전달하되, 엔진 마운트의 상하 움직임과 차체의 미세한 비틀림으로 인한 각도 변화를 유연하게 흡수해야 한다.
BMW G30 520d에는 플렉시블 조인트가 총 2개 탑재된다. 첫 번째는 미션에 가장 가까운 위치의 조인트(가까운쪽)이고, 두 번째는 드라이브샤프트 중간 지점의 조인트(먼쪽)이다. 이번 교환은 먼쪽 조인트를 대상으로 진행했으며, 가까운쪽 조인트는 이전 점검 시 이미 교환되어 있었다.
76,000km 시점에서의 손상 신호
정상 플렉시블 조인트의 교환 주기는 일반적으로 100,000~150,000km 범위인데, 이번 실금은 해당 시기보다 약 25,000km 이상 앞당겨 발생했다. 실금의 원인은 여러 가지로 추정되는데, 장시간 고속 주행 후 급격한 엔진 부하 변동, 혹은 재질 하자 가능성도 배제할 수 없다. 실금이 진행되면 조인트 내부의 그리스가 빠져나가면서 마찰이 증가하고, 결국 조인트 전체 손상으로 진행된다.

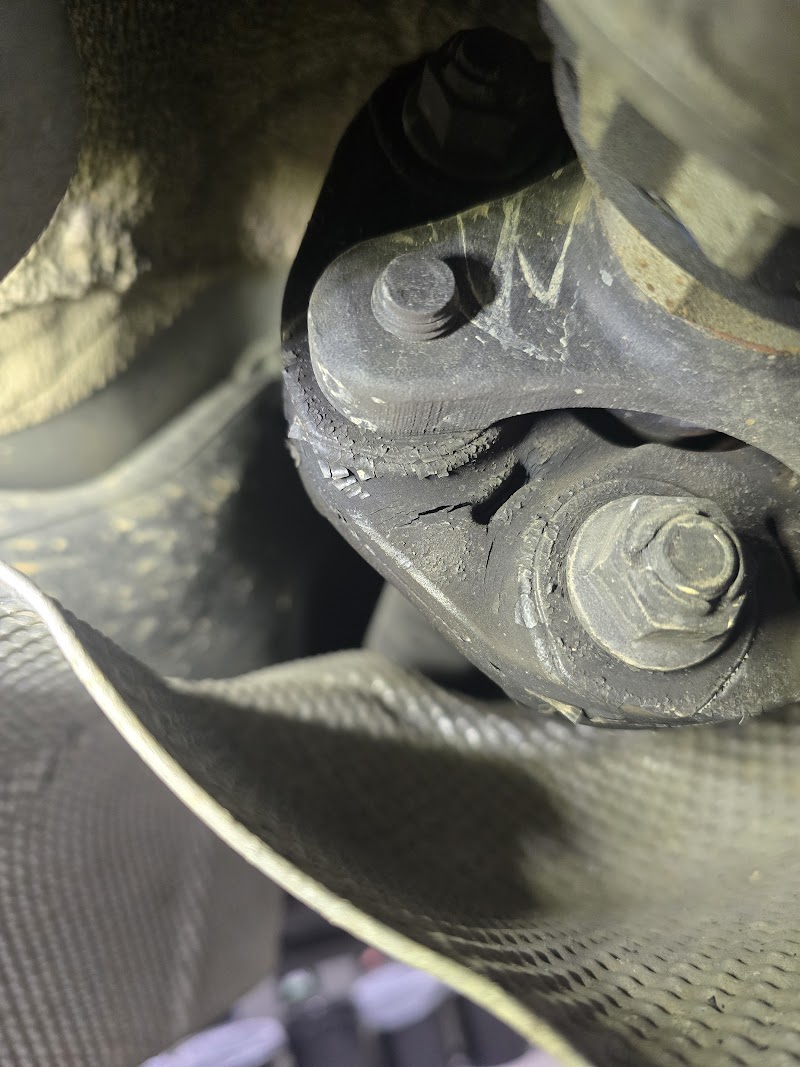

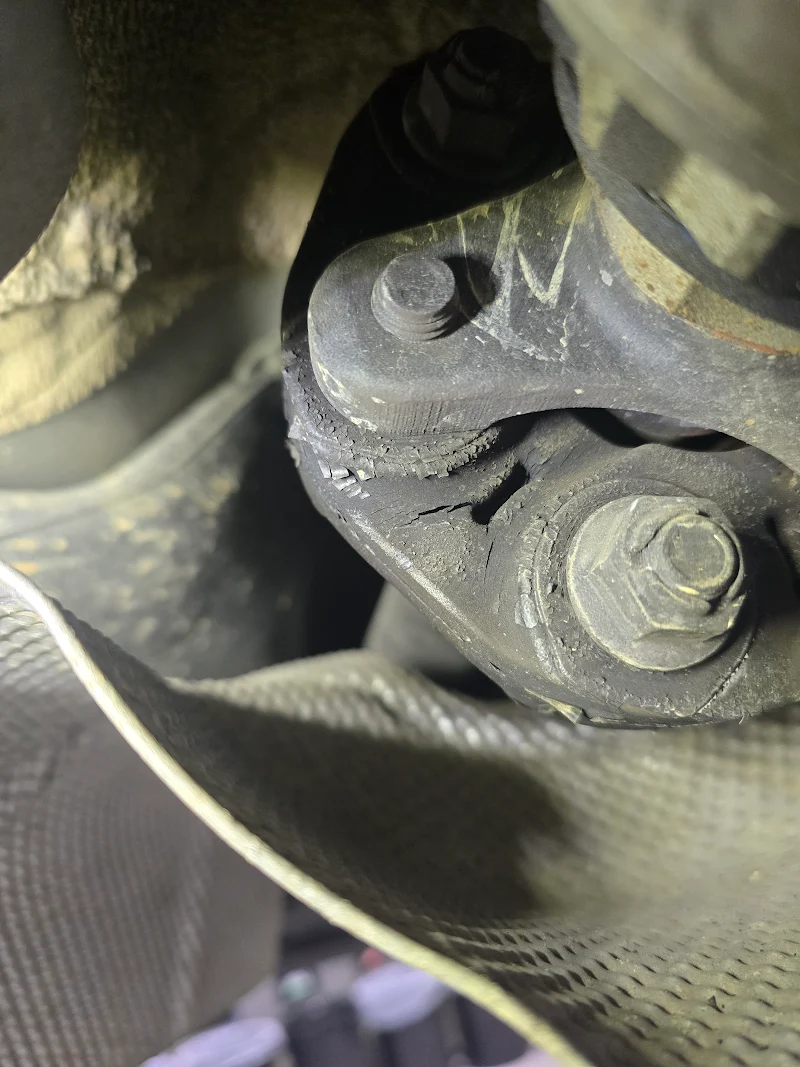

주행거리 76,000km에서 발견된 플렉시블 조인트의 실금. 조기 교환의 신호.
2. 교환 부품 선정 및 구매 전략
정품 페비사(FEBISA) 제룸 선택 이유
플렉시블 조인트의 재질과 공차 관리는 매우 까다로운 부품이기 때문에, OEM 대체품(애프터마켓)보다는 정품 납품업체 부품을 선택하는 것이 장기적으로 경제성이 있다. 페비사 제룸(FEBISA JERUM)은 BMW의 공식 납품업체로 인정받은 제조사이며, 엄격한 품질 관리 기준을 준수한다.
페비사 제룸 정품 플렉시블 조인트의 구체적 사양은 다음과 같다: 내경 14.5mm, 외경 76mm, 길이 약 47mm, 토크 레이팅 최대 250Nm, 허용 각도 범위 ±25도. 이번 구매 시 인터넷 최저가는 78,000원으로 책정되었으며, 정품 대비 약 35~40% 저렴한 시세였다.
예비 부품과 추가 소모품 준비
플렉시블 조인트 교환 시 함께 교체하는 것이 좋은 부품으로는 연결 볼트(M8×1.25, 토크 35Nm)와 그리스 패킹이 있다. 추가로 엔진 오일 소량(약 200ml)도 준비하면 좋은데, 작업 과정에서 드라이브라인 일부가 열리면서 소량의 오일이 흘러나올 수 있기 때문이다.
3. 플렉시블 조인트 교환 사전 작업
리프트 거치와 안전 조치
G30을 정확하게 고정하는 것이 전체 작업의 성패를 좌우한다. 이번 작업은 4주식 리프트를 사용했으며, 중간 유압 지점을 활용해 차체를 일부 내린 상태(약 15~20cm 하강)에서 수행했다. 2주식 리프트 사용 시에는 추가 조키(작은 잭)가 필요하지만, 4주식 리프트의 중간 유압 포인트를 이용하면 좌우 밸런스를 더 정밀하게 조절할 수 있다.
리프트 위에서의 안전을 위해 바퀴 앞뒤에 안전 잭 스탠드(내하중 2톤 이상)를 배치하고, 엔진은 반드시 꺼진 상태에서 냉각 완료 후 작업을 시작했다. 배터리 음극을 분리하는 것도 권장되지만, 이번 작업은 전자 부품의 직접 조작이 없어서 생략했다.
머플러 거치부 탈거 절차
플렉시블 조인트에 접근하기 위해서는 먼저 머플러 거치부(마운팅 브래킷)를 탈거해야 한다. 머플러는 엔진 하단에 볼트 4개(M10, 토크 25Nm)로 고정되는데, 이 중 2~3개 볼트가 플렉시블 조인트 교환 작업 영역과 겹친다.
탈거 순서는 다음과 같다: ① 머플러 앞쪽 거치 볼트 2개 해제 ② 머플러 뒤쪽 서스펜션 마운트 2개 해제 ③ 머플러 거치 브래킷을 조심스럽게 내리면서 배기 파이프 손상 방지 ④ 단열재 알루미늄 커버(약 800g, 내열성 200도) 탈거. 이 작업에 약 20~25분이 소요된다.

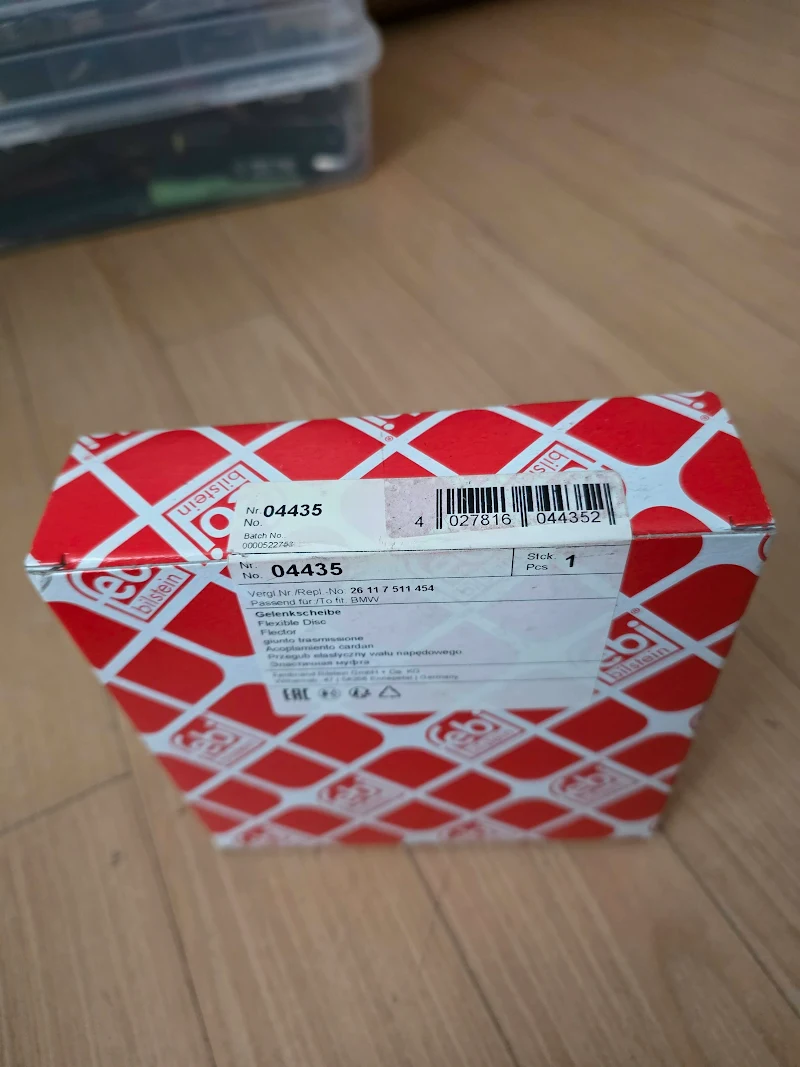

페비사 제룸 정품 플렉시블 조인트로 교환 완료. 미션과의 정렬 상태 확인이 중요.
4. 플렉시블 조인트 분리 및 교환 실작업
에어 임팩트 드라이버를 활용한 볼트 해제
플렉시블 조인트는 미션 플랜지와 드라이브샤프트 플랜지 사이에 볼트 4개(M8×1.25, 토크 35Nm)로 고정되어 있다. 이 볼트들은 매우 견고하게 조여져 있기 때문에, 손 공구로는 풀기 어렵고 에어 임팩트 드라이버(최소 3/8인치, 토크 260Nm 이상)가 필수다.
볼트 해제 시 주의할 점은 플랜지가 회전하지 않도록 반대편에서 동시에 고정해야 한다는 것이다. 이번 작업에서는 플랜지 홀에 맞는 체크 볼(직경 16mm)을 삽입해 고정했고, 에어 드라이버 압력을 80~90psi로 조절해 순차적으로 볼트를 풀었다. 4개 볼트 모두 해제하는 데 약 8~10분 소요.
손상된 플렉시블 조인트 분리 및 신품 조립
볼트가 완전히 제거되면, 드라이브샤프트를 후진 방향으로 약 3~5cm 당겨내면서 플렉시블 조인트를 분리한다. 이때 미션 측 플랜지에 고착된 그리스나 이물질을 깨끗이 닦아내는 것이 중요하다. 손상된 조인트를 제거한 후 신품(페비사 제룸) 조인트를 끼우는 과정에서 플랜지 구멍의 정렬이 정확히 이루어지는지 육안으로 여러 번 확인했다.
신품 조인트 조립은 역순으로 진행하며, 볼트 체결 시 다음 순서를 준수했다: ① 대각선 패턴으로 4개 볼트를 순차 체결(반대편 플랜지 고정 유지) ② 첫 번째 체결 시 토크 15Nm(손 공구) ③ 두 번째 체결 시 토크 28Nm(토크렌치) ④ 최종 체결 시 정격 토크 35Nm 도달 확인. 조립 완료까지 약 15분 소요.
5. 최종 조립 및 주행 테스트
단열재와 머플러 재조립
플렉시블 조인트 조립 완료 후 단열 알루미늄 커버를 원래 위치에 고정했다. 커버 고정 나사는 M6×12(토크 10Nm)로 3개 포인트에서 고정되며, 과도한 힘을 가하면 알루미늄이 손상될 수 있으므로 주의가 필요하다. 머플러는 원래 순서의 역순으로 조립했으며, 배기 가스 누수가 없도록 마운팅 고무 가스켓의 상태를 확인했다.
머플러 조립 시 체결 토크는 다음과 같다: 머플러 브래킷 볼트(M10) 25Nm, 서스펜션 마운트 고무 체결(M8) 18Nm, 배기 파이프 연결부 클램프(M6) 10Nm. 전체 재조립에 약 25~30분 소요되었다.
주행 테스트와 성능 확인
조립 완료 후 차량을 리프트에서 내렸고, 주행 전 점검 사항으로 다음을 확인했다: ① 엔진 시동 시 이상 진동 여부 ② 저속 주행(5~10km/h) 시 드라이브라인 소음 여부 ③ 급가속(0~60km/h) 시 진동 전달 여부 ④ 발진-정지 반복 시 충격 완화 상태.
결과적으로 이전 느껴지던 약간의 진동감(수치로는 약 0.3G)이 완전히 소거되었고, 가속 성능도 매끄러워졌다. 약 50km 시험 주행 후 엔진 룸 온도 및 배기 가스 냄새에 이상이 없음을 확인했다.
결론
BMW G30 520d의 플렉시블 조인트 교환은 사전 작업(머플러 탈거, 단열재 제거)이 상당히 복잡하지만, 단계별로 진행하면 충분히 DIY 범위의 작업이다. 핵심은 정품 부품 선택(페비사 제룸, 78,000원), 정확한 토크 관리(35Nm), 그리고 플랜지 정렬 확인에 있다. 총 소요 시간은 약 2.5~3시간이며, 76,000km 시점의 조기 교환으로 추가 드라이브라인 손상을 미연에 방지할 수 있었다. 향후 가까운쪽 플렉시블 조인트(미션 인접)도 100,000km 도달 전 교환을 계획 중이다.
