BMW Z4 E89 라디에이터 DIY 교체 완전 가이드 (1/5) — 코어웰 애프터마켓 가공 팁 포함
BMW Z4 E89 35i에 탑재된 N54B30 트윈터보 엔진은 고온·고부하 운전 조건에서 냉각 계통에 상당한 부담을 준다. 차령이 10년을 넘어서면 라디에이터 양쪽 사이드 탱크(플라스틱 재질)와 알루미늄 코어 접합부 씰이 열화되어 냉각수 누수가 발생하는 것이 E89 Z4의 고질적인 문제다. BMW 정품 라디에이터는 국내 재고 수급이 어렵고 가격도 부담스러운 편이라, 성능이 검증된 코어웰 애프터마켓 라디에이터(209,000원)로 자가 교체하는 방법을 선택했다. 인테이크 머플러·크로스링크 탈거부터 애프터마켓 제품 장착 시 발생하는 간섭 부위 가공 팁까지, 리프트 없이 지하 주차장에서 진행한 작업 과정을 단계별로 공유한다.
📌 핵심 3줄 요약
① 라디에이터 탈거 전 인테이크 머플러(13717582927, 8mm 볼트 4개)와 크로스링크(51647219320, T30 볼트 6개)를 반드시 먼저 제거해야 작업 공간이 확보된다.
② 코어웰 애프터마켓 라디에이터는 좌측 하단 삼각형 플라스틱 앞부분이 순정보다 돌출되어 간섭 발생 — 해당 부위를 소량 절단 가공하면 완전 착좌 가능.
③ 에어 블리딩 시 냉각수 탱크 캡을 반개방 상태로 두고 히터 최대·팬 1단·2,000rpm으로 운전하면 에어 배출이 빠르게 완료된다.
1. BMW Z4 E89 라디에이터 교체 — 냉각수 누수 확인과 부품 준비
누수 발생 위치와 교체 판단 기준
질문: BMW Z4 E89 35i 라디에이터 냉각수 누수를 어떻게 확인하고 교체 여부를 판단하는지에 대한 답변은 다음과 같다.
이번 작업은 하체 점검 중 라디에이터 양쪽 사이드 탱크 모두에서 냉각수 누수가 진행 중인 것을 발견하면서 시작됐다. 알루미늄 코어와 플라스틱 사이드 탱크 접합 씰 부분에서 냉각수가 흘러 굳은 붉은색 결정 흔적이 선명하게 남아 있었다.
라디에이터 누수 판단 기준:
- 사이드 탱크 접합부 주변 냉각수 결정(붉은색 또는 흰색 석출물)이 육안으로 확인되는 경우
- 냉각수 보조 탱크 레벨이 반복적으로 감소하는 경우
- 라디에이터 하부에 냉각수 흔적 또는 웅덩이가 생기는 경우
- 온도 게이지가 정상 범위를 벗어나거나 에어컨 사용 시 냉각 성능이 저하되는 경우
이번 교체에 사용된 부품 및 비용은 다음과 같다.
| 부품 | 구매처 | 비용 | 비고 |
|---|---|---|---|
| 코어웰 라디에이터 (애프터마켓) | 네이버 스마트스토어 | 209,000원 | 정품 국내 재고 없음 / 서드파티 제품 |

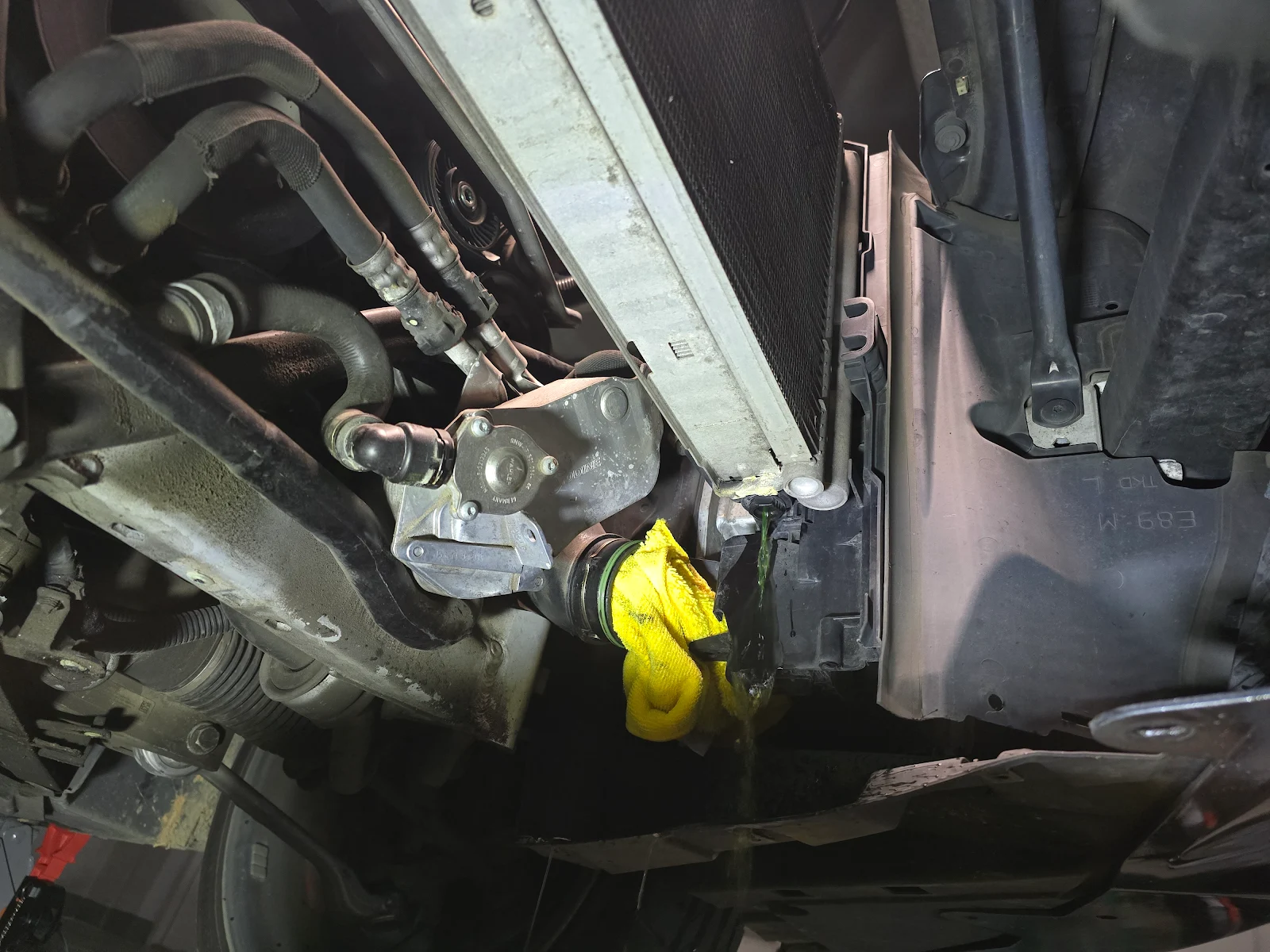

라디에이터 양쪽 사이드 탱크 접합부에 냉각수 누수 흔적이 선명히 확인된다. 한쪽만 새는 경우도 있지만 이번 케이스는 양쪽 동시 누수였다.
2. BMW Z4 E89 라디에이터 탈거 — 인테이크 머플러·크로스링크 제거
탈거 전 필수 사전 작업 순서
질문: BMW Z4 E89 라디에이터를 탈거하기 위한 사전 작업 순서는 어떻게 되는지에 대한 답변은 다음과 같다.
라디에이터를 위쪽으로 들어 올려 추출하려면 상단 공간을 막고 있는 두 부품을 순서대로 제거해야 한다.
① 인테이크 머플러 탈거 (품번: 13717582927)
- 8mm 복스 소켓으로 고정 볼트 4개를 탈거한다.
- 흡기 덕트 클램프를 풀고 연결된 센서 커넥터(MAP 센서, 흡기 온도 센서)를 분리한다.
- 인테이크 머플러를 위쪽으로 들어 올려 분리한다.
② 크로스링크 프레임 탈거 (품번: 51647219320)
- T30 토르크스 복스알로 고정 볼트 6개를 탈거한다.
- 크로스링크를 라디에이터 상단 방향으로 들어 올려 분리한다.
- 크로스링크에 연결된 상단 호스 고정 클립 방향을 사진으로 기록해두면 재조립 시 편리하다.
이후 과정은 E90 335i N54 라디에이터 교환 절차와 동일하다. 관련 유튜브 영상(BMW 335i N54 RADIATOR Replacement Ultimate Guide DIY E90 E92)을 참고하면 도움이 된다.
냉각수 배수 절차
질문: BMW Z4 E89 라디에이터 탈거 전 냉각수를 배수하는 방법은 무엇인지에 대한 답변은 다음과 같다.
- 라디에이터 하단 좌측의 파란색 플라스틱 드레인 코크를 반시계 방향으로 돌려 개방한다.
- 냉각수가 완전히 배출될 때까지 5~10분 이상 대기한다. E89 N54 기준 전체 냉각수 용량은 약 9L다.
- 드레인 팬은 10L 이상 용량을 준비하는 것이 안전하다.
- 냉각팬 고정 볼트를 탈거한 후 냉각팬 어셈블리를 분리하면 라디에이터 인출이 가능한 상태가 된다.
3. BMW Z4 E89 라디에이터 장착 — 코어웰 애프터마켓 간섭 가공 핵심 팁
좌측 하단 플라스틱 간섭 부위 가공
질문: BMW Z4 E89에 코어웰 애프터마켓 라디에이터를 장착할 때 차체에 걸려 들어가지 않는 문제를 어떻게 해결하는지에 대한 답변은 다음과 같다.
이번 작업의 최대 난관이었다. 코어웰 라디에이터를 장착하려 했으나 제자리에 완전히 착좌되지 않고 들려 있는 상태가 반복되어 원인 파악에만 약 1시간 30분이 소요됐다. 신품과 순정을 나란히 비교해보니, 좌측 하단부 앞면 삼각형 모양의 플라스틱 부분이 순정보다 폭이 넓고 길게 돌출되어 차체 브래킷에 걸리는 것을 확인했다.
가공 방법:
- 순정 라디에이터와 신품을 평면에 나란히 놓고 좌측 하단 삼각형 플라스틱 부위를 비교한다.
- 신품 쪽 순정보다 돌출된 부분을 금속용 쇠톱 또는 플라스틱 커터로 2~3mm씩 점진적으로 절단한다.
- 절단 후 다시 장착을 시도하고 완전 착좌 여부를 확인한다.
- 착좌 후 좌우 하단 마운팅 고무가 균등하게 눌려 있으면 정상 장착된 상태다.
가공 부위는 냉각수가 흐르지 않는 외부 플라스틱 프레임이므로 냉각 성능에는 전혀 영향을 주지 않는다. 아구만 잘 맞는다면 라디에이터 교환 전체는 2시간 이내에 완료 가능한 수준이다.
조립 후 냉각수 주입과 에어 블리딩
질문: BMW Z4 E89 라디에이터 교체 후 냉각수를 올바르게 주입하고 에어를 제거하는 방법은 무엇인지에 대한 답변은 다음과 같다.
- 냉각수(BMW G11 또는 G12 규격, 증류수 1:1 희석)를 냉각수 보조 탱크에 MAX 레벨까지 채운다.
- 냉각수 탱크 캡을 살짝 열어둔 채로(완전히 잠그지 않은 상태) 시동을 건다. 에어가 캡 쪽으로 빠져나오기 쉬워진다.
- 히터 온도를 최대로 설정하고 팬 속도를 1단으로 맞춘다.
- RPM을 2,000~2,500rpm으로 올려 워터펌프 순환 속도를 높인다.
- 냉각수 레벨이 감소하는 것을 확인하며 중간중간 보충한다.
- 정상 온도(약 90°C) 도달 후 시동 OFF → 냉각 후 MAX 레벨로 최종 보정한다.
결론
BMW Z4 E89 35i 라디에이터 DIY 교체는 작업 순서를 정확히 파악하면 리프트 없는 지하 주차장 환경에서도 충분히 가능한 작업이다. 핵심은 두 가지다. 첫째, 인테이크 머플러(8mm 볼트 4개)와 크로스링크(T30 볼트 6개)를 순서대로 먼저 제거해 작업 공간을 확보한다. 둘째, 코어웰 애프터마켓 라디에이터 장착 시 좌측 하단 삼각형 플라스틱 돌출 부위를 소량 가공하면 완전 착좌가 가능하다. 전체 작업 시간은 초회 기준 약 2~3시간이며, 재작업 시 2시간 이내 완료 가능하다. 리프트 없이 잭과 안전 말목만으로도 충분했다.
→ 다음 편: BMW Z4 E89 냉각 계통 정비 (2/5) — 미키마우스 플랜지(냉각수 커넥터) 교체
