BMW Z4 E89 미키마우스 플랜지(냉각수 커넥터) 교체 DIY 가이드 (2/5) — 알리익스프레스 알루미늄 교체 팁
BMW Z4 E89 35i N54 엔진의 냉각 계통 정비를 진행하면서 흔히 간과하기 쉬운 부품이 바로 미키마우스 플랜지(냉각수 호스 커넥터, 품번: 11537541992)다. 이 부품은 원래 플라스틱 재질로 제작되어 있는데, 시간이 지나면서 냉각수와의 반응과 열사이클에 의한 피로로 부식·취화가 진행된다. 특히 호스 끝의 금속 밴드 내측에서 부식이 먼저 시작되어 갑작스러운 냉각수 누수의 원인이 되는 경우가 많다. 이번 정비에서 탈거 중 부식이 이미 상당히 진행된 것을 확인하여 알리익스프레스에서 구매한 알루미늄 소재 교체품(약 7.14달러)으로 예방 교체하였다.
📌 핵심 3줄 요약
① 플라스틱 미키마우스 플랜지는 연식이 오래된 Z4에서 반드시 점검해야 할 고질 부품 — 부식이 진행된 경우 호스 분리 시 파손 위험이 높다.
② 탈거 시 호스 끝 금속 밴드를 잘라야 하는데, 전원 없는 주차장 환경에서는 펜치와 톱으로 플라스틱을 조금씩 잘라내는 방법이 유효하다.
③ 알루미늄 교체품 장착 시 O링 주위에 실리콘 그리스를 도포하고 밀어 넣으면 일반 그리스로 인한 고무 팽윤 문제를 방지할 수 있다.
1. BMW Z4 E89 미키마우스 플랜지 — 부식 확인과 교체 필요성 판단
플라스틱 플랜지의 부식 메커니즘
질문: BMW Z4 E89 N54의 미키마우스 플랜지가 부식되는 이유와 교체 시기를 어떻게 판단하는지에 대한 답변은 다음과 같다.
미키마우스 플랜지(11537541992)는 냉각수 호스와 엔진 블록 사이를 연결하는 커넥터 부품으로, BMW N 시리즈 엔진에서 그 형상 때문에 '미키마우스'라는 별명이 붙었다. 플라스틱 수지 재질 특성상 냉각수의 산화 억제제 성분이 열화된 이후에는 산성 냉각수에 의한 부식과 히트 사이클에 의한 수지 취화(embrittlement)가 동시에 진행된다. 외관상 멀쩡해 보여도 호스 끝 금속 클램프 내측 접촉 부위에서 이미 부식이 진행 중인 경우가 많으므로, 냉각 계통 정비 시 함께 점검·교체하는 것이 권장된다.
교체 필요 판단 기준:
- 플랜지 표면에 흰색 또는 붉은색 냉각수 결정(석출물)이 확인되는 경우
- 호스 결합부 주변에 미세 균열이나 변색이 관찰되는 경우
- 손가락으로 눌렀을 때 탄성이 없고 딱딱하거나 부스러지는 느낌이 있는 경우
- 차량 연식이 10년 이상이고 냉각수 교환 이력이 불명확한 경우
이번 교체에 사용된 부품 및 비용:
| 부품 | 품번 | 구매처 | 비용 |
|---|---|---|---|
| 알루미늄 냉각수 호스 플랜지 (BEVINSEE) | 11537541992 | 알리익스프레스 | 7.14달러 (약 9,700원) |

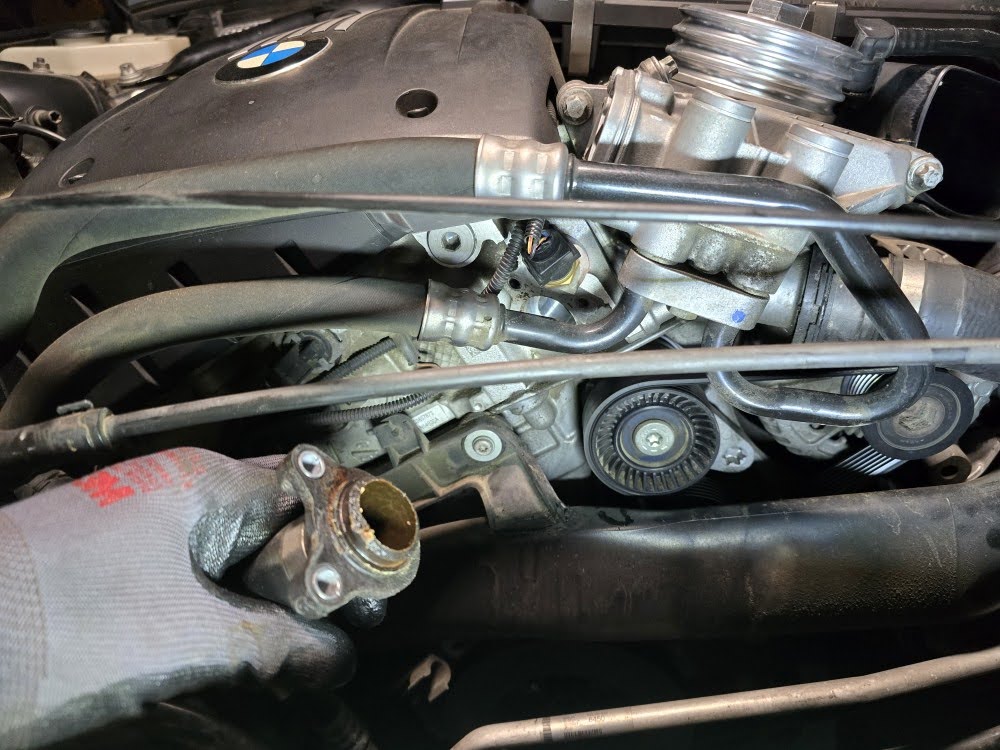

탈거한 미키마우스 플랜지 표면에 부식이 이미 상당히 진행되어 있었다. 조기 교체를 하지 않으면 냉각수 누수로 이어질 수 있는 상태였다.
2. BMW Z4 E89 미키마우스 플랜지 탈거 — 주차장 환경의 실전 팁
전원 없는 환경에서의 탈거 방법
질문: 전동 공구 없이 주차장에서 BMW Z4 E89 미키마우스 플랜지를 탈거하는 방법은 무엇인지에 대한 답변은 다음과 같다.
미키마우스 플랜지 탈거의 난점은 호스 끝을 고정하는 금속 밴드(스프링 클램프 또는 고정식 클램프)를 먼저 처리해야 한다는 점이다. 일반적으로는 디스크 그라인더나 전동 드레멜로 금속 밴드를 절단하지만, 전원이 없는 지하 주차장 환경에서는 다음 방법을 사용했다.
- 금속 밴드가 호스에 단단히 고정되어 있는 경우 펜치로 밴드를 조금씩 벌려 장력을 약화시킨다.
- 플라스틱 플랜지 자체를 금속 톱(쇠톱)으로 조금씩 잘라내는 방법으로 접근한다. 플랜지를 통째로 빼낼 필요 없이, 쪼개서 분리한다는 개념이다.
- 플랜지가 분리되면 호스 내측에 남은 잔여 파편을 깨끗이 제거한다.
- 플랜지 장착 소켓 부위를 페이퍼 타월과 소량의 냉각수로 세척하여 이물질을 제거한다.
부식이 심한 경우 플라스틱이 생각보다 쉽게 부스러지므로 과도한 힘보다는 점진적인 절개 방식이 유효하다. 주변 냉각수 호스나 센서 배선에 손상을 주지 않도록 주의한다.
3. BMW Z4 E89 알루미늄 미키마우스 플랜지 장착 — 실리콘 그리스 도포 핵심
알루미늄 교체품 장착 시 유의사항
질문: BMW Z4 E89에 알루미늄 미키마우스 플랜지를 올바르게 장착하는 방법과 주의사항은 무엇인지에 대한 답변은 다음과 같다.
알리익스프레스의 BEVINSEE 알루미늄 냉각수 호스 피팅은 플라스틱 순정 대비 내구성이 월등히 높고 가격도 저렴하다. 단, 알루미늄 재질과 고무 O링의 결합 특성을 이해하고 장착해야 한다.
장착 절차:
- 알루미늄 플랜지의 O링 홈과 O링 표면에 실리콘 그리스(식용 또는 자동차용 실리콘 계열)를 얇게 도포한다.
- 일반 석유계 그리스는 고무 O링을 팽윤(swelling)시켜 냉각수 누수나 O링 조기 열화를 유발하므로 반드시 실리콘 계열 그리스만 사용한다.
- O링이 홈에 균일하게 안착된 상태를 확인한 후, 플랜지를 장착 소켓에 비틀지 않고 직선 방향으로 살살 밀어 넣는다.
- 완전히 착좌되면 고정 클램프 또는 호스 클램프로 결합 상태를 고정한다.
- 냉각수 보충 후 시동을 걸어 장착 부위에서 누수가 없는지 1~2분간 확인한다.
알루미늄 재질은 장기적으로 전식(galvanic corrosion) 우려가 있으나, 냉각수에 정품 부동액(BMW G11/G12)이 올바른 농도로 유지되면 전식 억제 성분이 보호막 역할을 하므로 실용상 문제가 없다.
결론
BMW Z4 E89 미키마우스 플랜지(11537541992)는 연식이 오래될수록 부식과 취화가 진행되는 소모성 부품이다. 냉각 계통 정비 시 함께 점검하여 부식 징후가 있으면 예방 교체하는 것이 현명하다. 알리익스프레스의 알루미늄 교체품은 약 7.14달러로 경제적이며, 실리콘 그리스를 O링에 도포하고 직선으로 밀어 넣는 것이 핵심이다. 전원이 없는 주차장 환경에서도 펜치와 쇠톱만으로 탈거·교체가 가능하며, 작업 시간은 30분 이내로 짧다.
→ 다음 편: BMW Z4 E89 냉각 계통 정비 (3/5) — 라디에이터 환기라인(벤팅 라인) 교체
