BMW Z4 E89 라디에이터 환기라인(벤팅 라인) 교체 DIY (3/5) — 17127585740 클램프 규격·연결 방식 완전 정리
BMW Z4 E89 35i N54 냉각 계통 정비 시리즈의 세 번째 편은 라디에이터 환기라인(벤팅 라인, 품번: 17127585740) 교체 작업이다. 이 가는 플라스틱 라인은 냉각팬 상단을 경유하여 라디에이터 상단과 냉각수 보조 탱크를 연결하며, 냉각계통 내부에서 발생하는 에어(기포)를 보조 탱크로 배출하는 핵심 경로 역할을 한다. 벤팅 라인이 파손·막힘 상태에서 운행하면 에어 포켓이 라디에이터와 엔진 냉각 유로에 축적되어 냉각 효율이 급격히 저하되고, 심한 경우 오버히트로 이어진다. 이번 작업에서는 라디에이터 탈거 중 분리 시도 과정에서 파손되어 신품으로 교체했으며, 연결 방식이 양단이 다르므로 사전 파악이 중요하다.
📌 핵심 3줄 요약
① 환기라인(17127585740)은 냉각수 탱크 쪽 스냅 클립(공구 불필요), 라디에이터 쪽은 10~16mm 스테인리스 반도 클램프 방식으로 연결된다.
② 라디에이터 작업과 동시 진행 시 추가 공임 없이 교체 가능 — 호스 자체 비용 약 3만~5만 원.
③ 교체 완료 후 냉각수 탱크 캡을 살짝 걸쳐둔 채로 에어 블리딩하면 에어 포켓 제거 효율이 크게 높아진다.
1. BMW Z4 E89 환기라인(벤팅 라인) — 역할과 위치 파악
벤팅 라인의 냉각계통 내 역할
질문: BMW Z4 E89 냉각수 환기라인(벤팅 라인)이 냉각계통에서 어떤 역할을 하는지에 대한 답변은 다음과 같다.
BMW Z4 E89 냉각계통 호스 다이어그램에서 6번 호스에 해당하는 냉각수 환기라인(벤팅 라인)은 라디에이터 상단 포트와 냉각수 보조 탱크(Expansion Tank)를 연결하는 약 10mm 내경의 가는 고무·플라스틱 복합 라인이다. 냉각계통 내부는 운전 중 열팽창과 압력 변화로 인해 기포(에어)가 지속적으로 발생한다. 벤팅 라인은 이 에어를 라디에이터 상단에서 받아 보조 탱크로 빼내는 배기(venting) 경로로, 에어 포켓이 냉각수 유로를 막아 냉각 효율이 떨어지는 것을 방지한다.
순정 품번은 17127585740이며, 신품 가격은 BMW 정품 기준 약 3만~5만 원 수준이다. 연식이 오래된 Z4는 이 라인의 연결부 플라스틱 끝단이 취화(embrittlement)되어 탈거 중 부러지는 경우가 흔하다. 따라서 라디에이터 또는 냉각 계통 관련 작업 시 미리 신품을 준비해두는 것을 권장한다.
환기라인 파손이나 막힘을 의심할 수 있는 징후:
- 냉각수를 가득 채워도 운전 중 냉각수 경고등이 반복 점등되는 경우
- 냉각수 보조 탱크에서 기포가 지속적으로 올라오는 경우
- 정상 운전 온도 도달 후에도 히터에서 냉기가 나오는 경우(에어 포켓이 히터 코어 통로 차단)
- 라디에이터 상단 환기라인 연결 포트 주변에 냉각수 흔적이나 결정이 맺혀 있는 경우
환기라인 양단 연결 방식 차이 — 교체 전 확인 필수
질문: BMW Z4 E89 환기라인(17127585740)의 냉각수 탱크 쪽과 라디에이터 쪽 연결 방식의 차이는 무엇인지에 대한 답변은 다음과 같다.
환기라인의 가장 중요한 특징은 양단의 연결 방식이 서로 다르다는 점이다. 이를 사전에 파악하지 못하면 교체 도중 부품이나 공구가 부족해지는 상황이 발생할 수 있다.
| 연결 위치 | 연결 방식 | 필요 공구/부품 |
|---|---|---|
| 냉각수 보조 탱크 쪽 | 스냅 클립(Snap Clip) 방식 | 공구 불필요 — 클립을 누르고 호스 끝단을 밀어 넣으면 '딸깍' 체결 |
| 라디에이터 상단 포트 쪽 | 호스 클램프(반도) 방식 | 10~16mm 스테인리스 호스 클램프(반도) 필요 |
라디에이터 쪽 연결에 사용하는 클램프는 일반 철제보다 스테인리스 재질을 강력 권장한다. 철제 클램프는 냉각수와 습기에 노출되는 환경에서 부식이 빠르게 진행되어, 차기 정비 시 클램프 나사가 고착되거나 부러지는 문제가 발생한다. 스테인리스 반도는 시중에서 10개 묶음에 3,000원 내외로 구매 가능하다.
2. BMW Z4 E89 환기라인 교체 — 단계별 작업 절차
작업 전 준비사항과 주의사항
질문: BMW Z4 E89 환기라인 교체 작업을 시작하기 전 준비해야 할 부품과 공구는 무엇인지에 대한 답변은 다음과 같다.
환기라인 교체는 라디에이터 탈거 작업(1/5편)과 동시 진행하면 작업 환경이 이미 갖춰진 상태에서 추가 공임 없이 처리할 수 있다. 라디에이터를 그대로 둔 채로도 접근은 가능하나, 냉각팬 어셈블리와 라디에이터 사이 공간이 좁아 작업성이 크게 떨어진다.
준비 부품 및 공구:
- 환기라인 신품: BMW 순정 17127585740 (또는 OEM 대체품)
- 10~16mm 스테인리스 호스 클램프(반도) 2개 이상
- 스크루드라이버(일자, 호스 클램프 조임용)
- 냉각수 보충용 BMW G11/G12 부동액 (희석 비율 50:50)
- 종이 타월 또는 헝겊 (냉각수 흘림 대비)

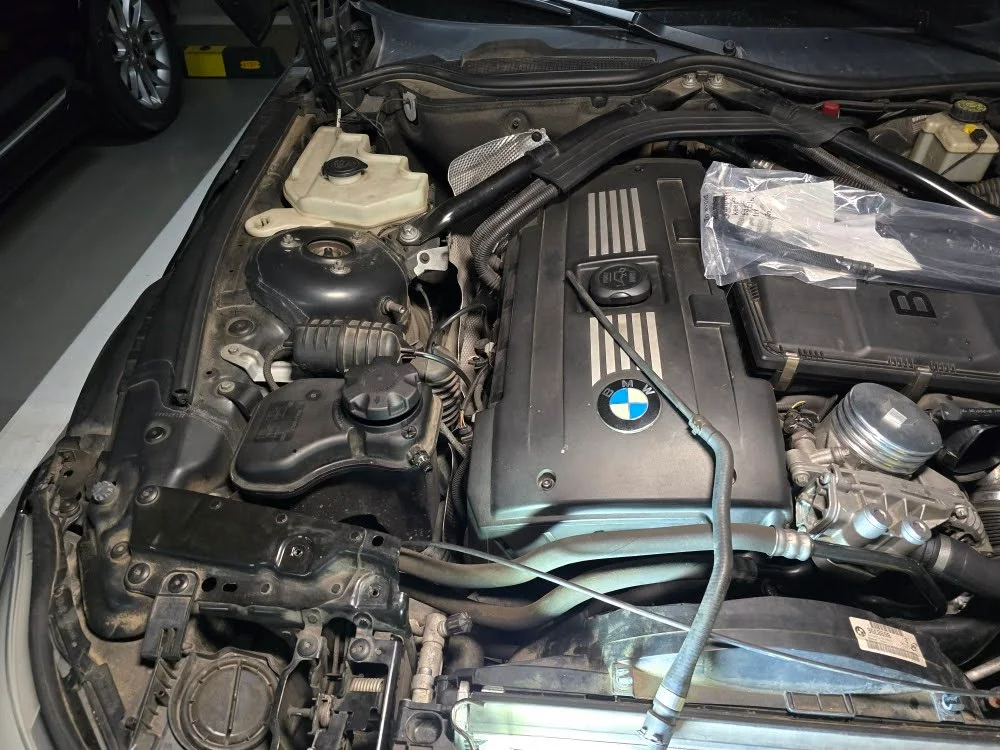

냉각팬 상단을 경유하는 환기라인(벤팅 라인). 라디에이터 상단 포트와 냉각수 보조 탱크를 잇는 에어 배출 전용 경로다.
환기라인 탈거 및 신품 장착 절차
질문: BMW Z4 E89 환기라인(17127585740)을 실제로 교체하는 순서와 핵심 주의사항은 무엇인지에 대한 답변은 다음과 같다.
교체 절차는 다음 순서로 진행한다. 냉각계통 내 냉각수가 완전히 배수된 상태(1/5편 라디에이터 교체 작업과 동시 진행 기준)를 전제로 한다.
- 냉각수 탱크 쪽 분리: 보조 탱크 연결부의 스냅 클립을 손가락 또는 평 드라이버로 눌러 잠금을 해제한다. 호스 끝단을 살짝 비틀면서 당기면 분리된다. 탱크 쪽 연결 포트가 취화된 경우 과도한 힘을 주지 않도록 주의한다.
- 라디에이터 쪽 분리: 라디에이터 상단 포트에 결합된 기존 클램프(스프링 클램프 또는 반도)를 드라이버로 풀어 호스를 분리한다. 이 쪽 끝단 플라스틱 연결부가 취화되어 있는 경우가 많으므로, 비틀기보다 직선 방향으로 천천히 당겨 빼는 것이 안전하다.
- 신품 호스 냉각수 탱크 쪽 연결: 신품 호스 끝단의 스냅 피팅을 탱크 포트에 일직선으로 밀어 넣는다. '딸깍' 소리가 나면서 완전 착좌되면 가볍게 당겨 빠지지 않는지 확인한다.
- 신품 호스 라디에이터 쪽 연결: 라디에이터 포트에 호스 끝을 끼운 뒤 10~16mm 스테인리스 반도를 호스 돌출 라인 위를 피해 비켜 장착하고 조인다. 조임 토크는 호스가 뒤틀리지 않는 수준으로 — 손 조임 후 스크루드라이버로 1/4~1/2바퀴 추가 조임이 적절하다.
- 라인 경로 정리: 신품 호스가 냉각팬 블레이드나 기타 회전 부품에 닿지 않도록 원래 경로대로 고정 클립이나 타이로 정리한다.
교체 소요 시간은 라디에이터 탈거 상태 기준으로 약 15~20분이다. 라디에이터가 장착된 상태에서 단독 교체를 시도하면 작업 공간 확보가 어려워 2배 이상의 시간이 소요될 수 있다.
3. BMW Z4 E89 환기라인 교체 후 — 냉각수 주입과 에어 블리딩
냉각수 주입과 에어 블리딩 절차
질문: BMW Z4 E89 환기라인 교체 후 냉각수를 올바르게 주입하고 에어 블리딩하는 방법은 무엇인지에 대한 답변은 다음과 같다.
환기라인 교체 완료 후 냉각수 보충 및 에어 블리딩 과정이 필수다. 특히 환기라인까지 분리된 상태에서는 냉각계통에 에어가 상당량 유입되어 있으므로 에어 블리딩을 더욱 철저히 진행해야 한다.
에어 블리딩 핵심 팁:
- 냉각수 탱크 캡을 완전히 잠그지 않고 살짝 걸쳐둔 채(1~2바퀴 풀린 상태)로 에어 블리딩을 진행한다. 에어가 탱크 쪽으로 자연스럽게 빠져나와 효율이 크게 향상된다.
- 히터 온도 최대치 설정 + 팬 1단으로 히터 코어 순환 경로도 함께 활성화한다.
- 엔진 RPM을 2,000~2,500rpm으로 올려 워터펌프 유속을 높인다. 공회전(700~800rpm)은 순환 속도가 너무 느려 에어 배출이 비효율적이다.
- 냉각수 탱크 레벨이 내려갈 때마다 Max 눈금 직전까지 보충한다. 에어 포켓이 빠져나오면서 레벨이 감소하는 것은 정상이다.
에어 블리딩 완료 판단 기준은 두 가지다. 첫째, 상부 냉각수 호스를 손으로 눌러봤을 때 출렁임 없이 고른 압력이 느껴지면 에어가 빠진 상태다. 둘째, 냉각수가 정상 작동 온도(약 90°C)에 도달한 후 탱크에서 더 이상 큰 기포가 올라오지 않으면 완료로 본다.
교체 후 누수 점검과 부품 비용 정리
질문: BMW Z4 E89 환기라인 교체 후 확인해야 할 점검 항목과 전체 비용은 얼마인지에 대한 답변은 다음과 같다.
교체 완료 후 다음 항목을 반드시 점검한다.
- 즉시 점검: 시동 OFF 후 라디에이터 상단 포트 연결부와 냉각수 탱크 스냅 클립 연결부를 종이 타월로 눌러 냉각수 누수 여부를 확인한다.
- 1주일(약 500km) 후 재확인: 잔류 에어 배출로 인한 레벨 미세 감소를 최종 보정하고, 연결부 누수 여부를 재점검한다.
- 냉각수 탱크 캡 상태 점검: 탱크 캡 내측 고무 패킹이 경화된 경우 가압된 냉각수가 소량 누출될 수 있다. 패킹 상태를 확인하고 필요 시 캡 신품으로 교체한다.
이번 3편(환기라인) 단독 교체 기준 비용:
| 부품/소모품 | 품번 | 비용 |
|---|---|---|
| 냉각수 환기라인(벤팅 라인) | 17127585740 | 약 3만~5만 원 |
| 10~16mm 스테인리스 반도 클램프 (2개) | — | 약 1,000원 |
| BMW G12 냉각수 보충 (0.5L) | — | 약 5,000원 |
| 합계 | 약 3.5만~5.5만 원 |
결론
BMW Z4 E89 냉각수 환기라인(벤팅 라인, 17127585740)은 단가가 낮고 작업 난이도도 낮지만, 이 라인 하나가 막히거나 파손되면 냉각계통 전체의 에어 배출이 차단되어 오버히트 위험으로 직결된다. 라디에이터 탈거 작업(1편)과 동시 진행 시 추가 비용과 공임 없이 교체 가능하므로, 냉각 계통 정비 시 소모성 호스로 반드시 함께 처리하는 것을 권장한다. 핵심은 두 가지다. 첫째, 라디에이터 측 연결부에는 반드시 스테인리스 반도 클램프를 사용할 것. 둘째, 교체 후 탱크 캡을 반개방 상태로 에어 블리딩하여 에어 포켓을 완전히 제거할 것.
