BMW Z4 E89 냉각수 하부호스 교체 DIY 가이드 (5/5) — 미션 열교환기 O링 누수 완전 수리
BMW Z4 E89 35i 냉각 계통 정비 시리즈의 마지막 편이다. 라디에이터 교체 후 에어 블리딩을 마치고 차량 하부를 최종 점검하던 중, 예상치 못한 냉각수 누수를 발견했다. 누수 위치는 냉각팬에 연결된 미션 오일 열교환기(트랜스미션 쿨러) 부위였다. N54 엔진의 자동변속기 모델에서 빈번히 발생하는 이 누수는 열교환기와 하부호스 연결 부위의 O링 열화가 원인인데, BMW는 해당 O링을 단품으로 공급하지 않아 하부호스 어셈블리 전체(품번: 17127585738, 206,360원)를 교체해야 한다. 리프트가 필요한 작업이라 집 근처 셀프 정비소에서 3시간을 예약하여 진행했다.
📌 핵심 3줄 요약
① 미션 열교환기 O링 누수는 O링 단품 교체가 불가 — 하부호스 어셈블리 전체(206,360원) 교체가 유일한 해결책이다.
② 차량을 리프트로 올린 뒤 인터쿨러·냉각팬을 분리하고 T30 복스 3곳 풀어 열교환기 호스를 분리하는 것이 핵심 과정이다.
③ 초회 작업 기준 약 3시간 소요 — 셀프 정비소 리프트 환경이면 충분히 DIY 가능하며, 조립은 분리의 역순이다.
1. BMW Z4 E89 미션 열교환기 O링 누수 — 원인 파악과 교체 방침
냉각수 누수 발견과 진단 과정
질문: BMW Z4 E89에서 미션 열교환기 O링 냉각수 누수가 발생하는 이유와 하부호스 어셈블리 교체가 필요한 이유는 무엇인지에 대한 답변은 다음과 같다.
라디에이터 교체를 마치고 에어 블리딩 후 차량 하부를 점검하는 순간, 냉각팬 하단에 장착된 열교환기 주변에서 냉각수가 조금씩 새는 것을 발견했다. 처음에는 라디에이터나 하부호스 연결 클램프의 문제라고 생각했으나, 위치를 정확히 확인해보니 미션 오일 냉각용 열교환기와 냉각수 라인의 연결 O링이 누수 원인이었다.
이 O링이 누수되는 구조적 이유:
- 열교환기는 미션 오일(약 80~100°C)과 냉각수(약 90°C)를 동시에 다루는 이중 매체 환경에 놓여 있어 O링의 열화가 다른 부위보다 빠르게 진행된다.
- 알루미늄 열교환기와 고무 O링 사이의 열팽창 계수 차이로 반복적인 히트 사이클에서 밀봉 면압이 균일하게 유지되지 못한다.
- BMW는 해당 O링을 단품 부품으로 공급하지 않으며, 하부호스 어셈블리 전체를 교체하는 것이 공식 수리 방법이다.
이번 교체에 사용된 부품 및 비용:
| 부품 | 품번 | 구매처 | 비용 |
|---|---|---|---|
| 냉각수 하부호스 어셈블리 (정품) | 17127585738 | 제뉴인파츠 | 206,360원 |

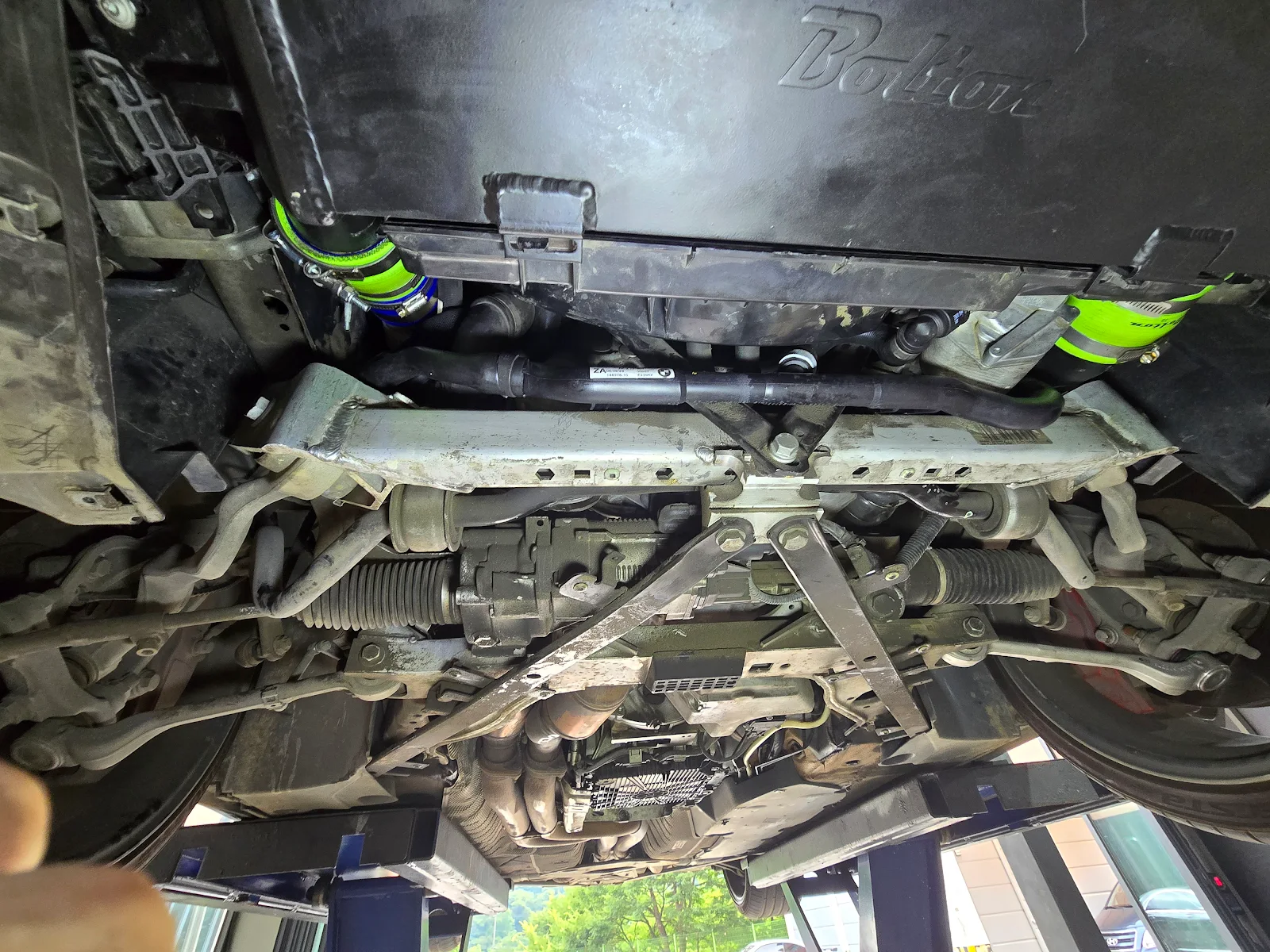

열교환기 호스 연결 O링에서 냉각수가 조금씩 새고 있다. O링 단품 교체가 불가하므로 하부호스 어셈블리 전체 교체가 필요하다.
2. BMW Z4 E89 하부호스 탈거 — 리프트 환경에서의 작업 순서
셀프 정비소 리프트 활용 탈거 절차
질문: BMW Z4 E89 냉각수 하부호스를 DIY로 교체하기 위한 순서와 필요 공구는 무엇인지에 대한 답변은 다음과 같다.
이번 작업은 지하 주차장 작키 환경으로는 접근이 어려워, 집 근처 셀프 정비소에 3시간을 예약하여 리프트를 사용했다.
사전 준비 공구:
- T30 토르크스 복스알 + 라쳇 핸들
- 플라이어 (클립 분리용)
- 드레인 팬 10L 이상
- 페이퍼 타월 / 헝겊 (냉각수 누출 대비)
탈거 순서:
- 차량을 리프트로 올린다.
- 라디에이터 교체(1/5편)와 동일하게 인터쿨러(인테이크 머플러)와 냉각팬 어셈블리를 분리한다.
- 하부에서 드레인 코크를 열어 냉각수를 배수한다.
- T30 복스알로 하부호스 고정 볼트 3곳을 탈거한다.
- 써모스탯 연결부, 공조기 열교환기 하부호스 연결부, 미션 열교환기 연결부 순서로 각 클립을 플라이어로 뽑아 분리한다.
- 하부호스 어셈블리를 완전히 탈거한다.
탈거 시 주의사항
질문: BMW Z4 E89 하부호스 탈거 시 주의해야 할 사항은 무엇인지에 대한 답변은 다음과 같다.
- 클립 분리 시 플라이어를 과도하게 벌리면 클립 자체가 파손될 수 있다. 클립 탭을 눌러 잠금 해제 후 직선으로 당기는 방식으로 분리한다.
- 냉각수와 미션 오일이 동시에 유출될 수 있으므로 드레인 팬을 반드시 하부에 위치시킨다.
- 미션 오일 쿨러 라인 분리 시 소량의 ATF(자동변속기 오일)가 흘러나오므로 헝겊으로 보양한다.
3. BMW Z4 E89 하부호스 신품 장착과 냉각수 재주입
신품 하부호스 어셈블리 장착 절차
질문: BMW Z4 E89 하부호스 신품을 올바르게 장착하는 방법은 무엇인지에 대한 답변은 다음과 같다.
- 신품 하부호스 어셈블리를 탈거의 역순으로 장착한다.
- 미션 열교환기 연결 O링이 신품 어셈블리에 기 장착되어 있는지 확인 후 각 포트에 완전 삽입한다.
- T30 볼트 3곳을 규정 토크로 체결한다. 과도 조임 시 어셈블리 브래킷이 파손될 수 있으므로 주의한다.
- 각 클립 연결부를 체결하고, 클립이 완전히 잠겼는지(딸깍 소리) 확인한다.
- 냉각팬 어셈블리, 인터쿨러를 역순으로 재조립한다.
- 냉각수를 MAX 레벨까지 보충하고, 라디에이터 교체(1/5편)와 동일한 에어 블리딩 절차를 수행한다.
- 정상 온도 도달 후 하부에서 누수 여부를 최종 점검한다.
작업 완료 후 주행 중 냉각수 누수가 없는 것을 확인하여 수리가 성공적으로 완료됐다. 초회 기준 약 3시간 소요됐으며, 셀프 정비소 리프트 환경이 갖춰져 있다면 충분히 DIY 가능한 작업이다.
결론
BMW Z4 E89 냉각수 하부호스 어셈블리(17127585738) 교체는 미션 열교환기 O링 누수를 해결하는 유일한 방법이다. O링 단품이 공급되지 않는 BMW의 부품 정책상 206,360원의 어셈블리 비용이 발생하지만, 이를 방치하면 냉각수 감소로 인한 오버히트와 ATF 오염으로 이어질 수 있어 반드시 수리해야 한다. 셀프 정비소 리프트가 있다면 T30 공구와 플라이어만으로 충분히 DIY 가능하며, 이번 Z4 냉각 계통 정비 5편 시리즈의 최종 마무리로 냉각수 누수가 완전히 해결됐다.
