BMW Z4 E89 컨트롤 암 교체 DIY — 렘포더 부품으로 하체 소음 완전 해결
BMW Z4 E89의 하체에서 노면 충격 시 둔탁한 클럭 소음이나 코너링 중 쏠림 현상이 발생한다면 컨트롤 암 부싱 파열을 가장 먼저 의심해야 한다. 컨트롤 암은 휠과 차체를 연결하는 하체 핵심 부품으로, 내부 고무 부싱이 노화·파열되면 얼라인먼트 변화와 함께 타이어 편마모가 가속화된다. 정비소 공임은 부품비 포함 30만~50만 원 수준이지만, 렘포더(Lemforder) 애프터마켓 부품을 활용하면 부품비 약 9만 원으로 직접 교체가 가능하다. 이 포스팅에서는 캘리퍼 분리부터 볼트 간섭 해결 팁까지 단계별로 정리한다.
📌 핵심 3줄 요약
① 너클 쪽 볼트: 21mm 복스 + 전동 임팩, 멤버 쪽 볼트: 18mm 스패너 2개(수공구) — 공간이 협소해 임팩 사용 불가.
② 멤버 쪽 볼트 간섭 해결 핵심: 타이로드 엔드(21mm) 탈거 후 핸들을 우측 끝까지 돌리면 고무 부츠가 수축해 볼트 추출 공간 확보.
③ 교체 후 반드시 공차 상태에서 최종 토크 체결(공차 체결) 필수 — 미이행 시 부싱 수명 급감.
1. BMW Z4 E89 컨트롤 암 교체 — 부품 선택과 작업 준비
렘포더 컨트롤 암 선택 이유와 부품 규격
질문: BMW Z4 E89 컨트롤 암 교체 시 어떤 부품을 선택해야 하는지에 대한 답변은 다음과 같다.
BMW Z4 E89 컨트롤 암 교체 시 대표적인 선택지는 BMW 순정(OEM)과 렘포더(Lemforder) 애프터마켓 제품이다. 렘포더는 독일 ZF 그룹 산하 하체 부품 전문 브랜드로, BMW·Mercedes 등 독일 완성차 OEM 납품 이력을 가진 신뢰도 높은 제조사다. 실제로 BMW 순정 컨트롤 암 포장을 뜯어보면 렘포더 제품이 들어 있는 경우도 있다. E89 Z4 운전석 기준 적용 렘포더 컨트롤 암 부품 번호는 31126771898(또는 차대번호 확인 필수)이며, 국내 시중 가격은 개당 8만~11만 원 수준이다. BMW 순정과 비교하면 약 40~60% 저렴하면서도 부싱 고무 소재와 압입 공차가 동등 수준이다. 필요한 공구 목록은 다음과 같다.
- 전동 임팩렌치: 너클 쪽 21mm 볼트 탈거용 (고착 심할 경우 필수)
- 21mm 복스 소켓 (3/8" 또는 1/2" 드라이브)
- 18mm 스패너 2개: 멤버 쪽 볼트/너트 동시 체결용 (임팩 공간 미확보)
- 21mm 스패너: 타이로드 엔드 잠금 너트 탈거용
- 고무망치: 너클에서 볼 조인트 분리 타격용
- 토크 렌치: 최종 체결 토크 확인용
- 잭 + 안전 잭 스탠드
부싱 파열 자가 진단 방법
질문: BMW Z4 E89 컨트롤 암 부싱 파열 여부를 어떻게 확인하는지에 대한 답변은 다음과 같다.
컨트롤 암 부싱 파열은 다음 증상으로 진단할 수 있다.
- 저속 노면 충격(과속 방지턱 등) 시 둔탁한 '쿵' 소음: 부싱 고무가 파열되어 금속 간 직접 접촉이 발생하는 소음이다.
- 코너링 시 차체 쏠림 또는 핸들 유격 증가: 부싱이 캠버·토 값을 유지하지 못해 발생한다.
- 타이어 안쪽(또는 바깥쪽) 편마모: 얼라인먼트가 틀어진 상태로 주행이 지속된 결과다.

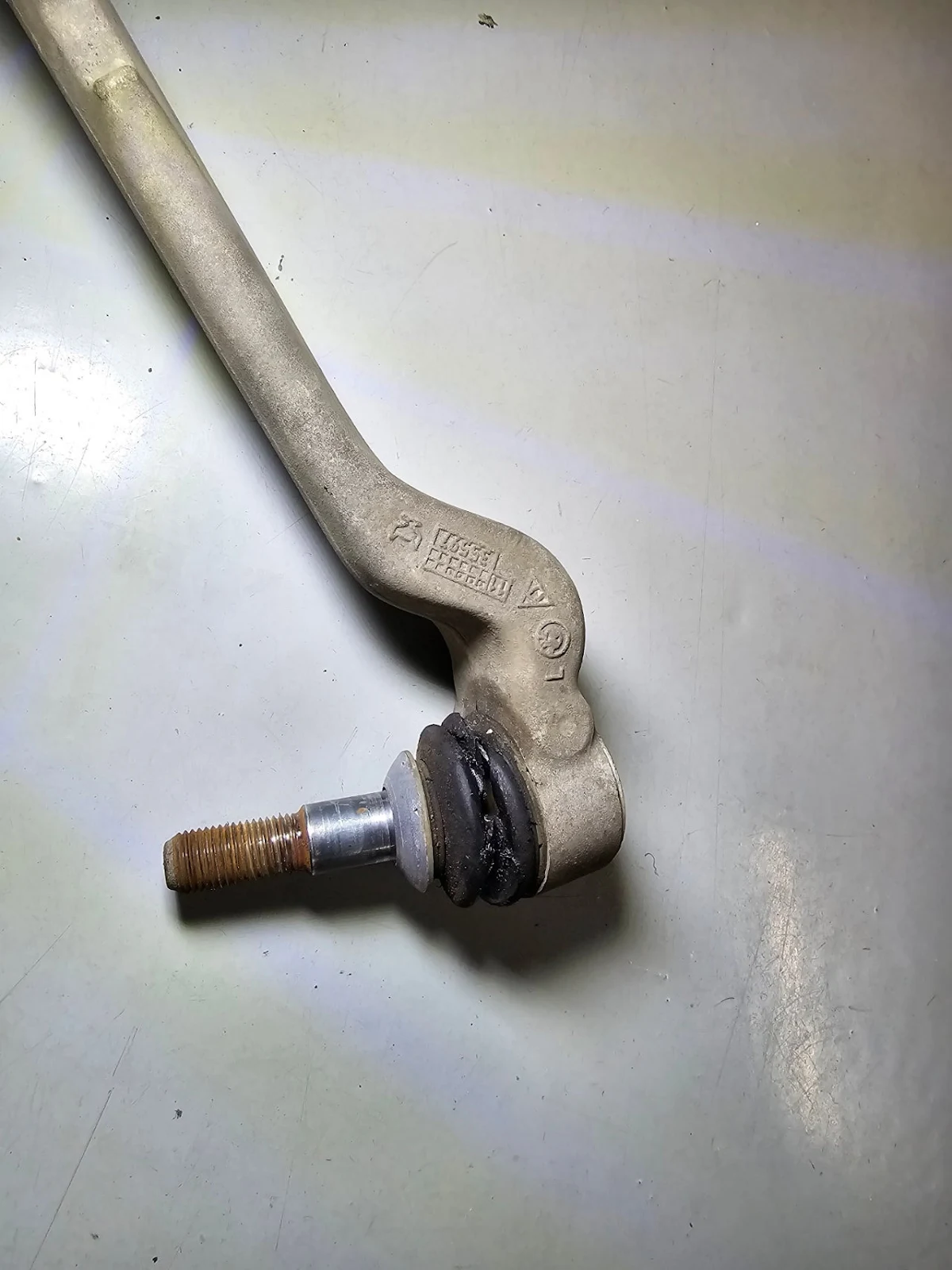

탈거된 E89 Z4 컨트롤 암 부싱 — 고무 파열부에서 그리스 누유가 확인된다. 이 상태에서는 소음과 얼라인먼트 불량이 동반된다.
2. BMW Z4 E89 컨트롤 암 교체 — 너클·멤버 볼트 탈거 절차
캘리퍼 분리 및 너클 쪽 볼 조인트 탈거
질문: BMW Z4 E89 컨트롤 암의 너클 쪽 볼 조인트를 탈거하는 순서는 무엇인지에 대한 답변은 다음과 같다.
전동 임팩렌치의 작업 각도 확보를 위해 브레이크 캘리퍼를 너클에서 먼저 분리한다. 캘리퍼 고정 볼트는 E12 토르크스 소켓(또는 12mm 육각 소켓)으로 탈거하며, 분리된 캘리퍼는 브레이크 호스에 무게가 실리지 않도록 철사나 케이블타이로 스프링 쪽에 고정한다. 너클 쪽 볼 조인트 탈거 순서:
- 캘리퍼 분리 후 드라이브 샤프트 축방향 유동을 확인한다.
- 21mm 복스 소켓 + 전동 임팩으로 볼 조인트 너트를 반시계 방향으로 탈거한다. 너트 탈거 후 볼 조인트 핀이 테이퍼 방식으로 너클에 끼워져 있으므로, 고무망치로 너클 측면을 가볍게 타격하면 이탈된다.
- 고착이 심한 경우 볼 조인트 풀러(Puller, 포크 타입 또는 스크루 타입)를 사용한다. 고무망치 타격만으로는 분리되지 않을 때 사용하며, 과도한 타격은 너클 균열을 유발할 수 있으니 주의가 필요하다.
멤버 쪽 볼트 탈거 — 18mm 스패너 수동 해체
질문: BMW Z4 E89 컨트롤 암 멤버 쪽 볼트를 탈거할 때 어떤 공구와 방법을 사용해야 하는지에 대한 답변은 다음과 같다.
멤버(서브프레임) 쪽 컨트롤 암 고정 볼트는 공간이 협소해 전동 임팩렌치 헤드가 들어가지 않는다. 18mm 스패너 2개를 사용해 볼트 머리와 너트를 동시에 잡아 수동으로 해체해야 한다. 고착이 심한 경우 다음 방법을 순서대로 시도한다.
- 침투제(WD-40 또는 CRC 5-56) 도포 후 15분 이상 대기 — 부식된 볼트에 침투시켜 토크 저항을 낮춘다.
- 스패너에 파이프 연장바(브레이커 바)를 결합해 지렛대 효과로 토크를 증폭한다. 허리 높이에서 발로 눌러 해체하는 방식이 가장 안전하다.
- 열을 가하는 방법(토치)은 인접한 부싱 고무와 브레이크 라인 손상 위험이 있으므로 최후 수단으로만 사용한다.
3. BMW Z4 E89 컨트롤 암 교체 — 볼트 간섭 해결과 최종 조립
스티어링 고무 부츠 간섭 해결법 — 핵심 팁
질문: BMW Z4 E89 컨트롤 암 멤버 볼트가 스티어링 고무 부츠에 걸려 빠지지 않을 때 어떻게 해결하는지에 대한 답변은 다음과 같다.
멤버 쪽 컨트롤 암 볼트를 탈거하다 보면 유압 스티어링 기어 박스의 고무 주름 커버(스티어링 부트)에 볼트 끝단이 걸려 빠지지 않는 상황이 발생한다. 이는 Z4 E89 특유의 좁은 엔진룸 구조상 발생하는 고질적인 간섭 문제다. 해결 방법:
- 타이로드 엔드 잠금 너트(21mm)를 먼저 풀어 타이로드 엔드를 너클에서 분리한다.
- 핸들을 우측 끝까지 완전히 돌린다. 이 상태에서 스티어링 기어 고무 부츠가 안쪽(엔진 방향)으로 수축한다.
- 부츠가 수축한 상태에서 볼트를 차체 바깥쪽 방향으로 빼내면, 충분한 공간이 확보되어 간섭 없이 추출이 가능하다.
조립 토크와 공차 체결 주의사항
질문: BMW Z4 E89 컨트롤 암 조립 시 정확한 토크값과 공차 체결을 왜 해야 하는지에 대한 답변은 다음과 같다.
컨트롤 암 조립 시 적용되는 주요 토크값은 다음과 같다.
- 너클 쪽 볼 조인트 잠금 너트: 100Nm (신품 잠금 너트 사용 필수)
- 멤버 쪽 컨트롤 암 볼트: 가체결 상태로 유지 → 공차 상태 구현 후 160Nm(신규 볼트 기준) 최종 체결
- 타이로드 엔드 잠금 너트: 50~55Nm
- 캘리퍼 고정 볼트: 110Nm
결론
BMW Z4 E89 컨트롤 암 자가 교체의 핵심은 세 가지다. 첫째, 너클 쪽은 21mm 전동 임팩, 멤버 쪽은 18mm 스패너 2개 수동 해체로 공구를 구분해야 한다. 둘째, 볼트 간섭 발생 시 타이로드 엔드 탈거 + 핸들 우측 끝 조향으로 공간을 확보한다. 셋째, 멤버 볼트 최종 체결은 반드시 공차 상태에서 160Nm으로 마무리한다. 렘포더 부품비 약 9만 원으로 30만~50만 원 상당의 정비 비용을 절감할 수 있으나, 작업 난이도가 중상 수준이므로 공구 환경이 갖춰지지 않은 경우 독립 정비소 의뢰도 합리적인 선택이다.
