BMW Z4 E89 N54 터보 흡기 누유 원인 분석 및 대처법
BMW Z4 E89 35i 모델의 N54 직분사 엔진은 뛰어난 성능을 제공하지만, 터보 시스템 주변부에서 발생하는 누유 문제가 잘 알려진 고질병이다. 특히 2011년식 Z4와 같이 연식이 경과한 차량에서는 스냅락(Snap Lock, 부품 번호 11658627680) 없이 내부 고무링만으로 체결된 구조에서 블로바이 가스 압력으로 인한 누유가 발생하곤 한다. 본 글은 실제 하부점검 사례를 통해 누유 원인을 파악하고, 교체 난이도와 부품 가격을 고려한 현명한 대처 방법을 제시한다.
📌 핵심 3줄 요약
① N54 엔진 터보 흡기 누유는 스냅락 부품 노후화 또는 블로바이 가스 압력으로 인한 고무링 손상이 주원인
② 2011년식 Z4 E89는 스냅락 없이 내부 고무링만 체결된 구조로, 교체 시 엔진 탈거 필요로 시간·비용 소모 큼
③ 월 1-2회 점검으로 누유량이 미미하면 수리 유보, 누유량 급증 시에만 본격 교체 권장
1. BMW Z4 E89 N54 엔진 터보 흡기 누유 원인 분석
스냅락 부품 노후화 vs 블로바이 가스 압력 누유
현장 점검에서 파악한 원인을 분석하면 다음과 같다.
BMW N54 엔진의 터보차저 흡기 연결부에서 발생하는 누유는 크게 두 가지 메커니즘으로 구분된다. 첫째, 스냅락(부품 번호 11658627680)이라는 빠른 결합식 연결 부품의 내부 고무 씰이 노후화되면서 발생하는 직접 누유이다. 이 부품의 교체 비용은 약 45,000원~65,000원 수준이지만, 접근성 때문에 엔진 부분 또는 전체 탈거가 필요할 수 있다. 둘째, 크랭크케이스 환기 시스템(Blow-By Gas System)의 압력이 높아지면서 터보 흡기 연결부의 고무링을 내부에서 밀어내는 압력 누유이다.
본 사례의 2011년식 Z4 E89는 스냅락 부품이 없이 내부 고무링만으로 체결된 구조로 확인되었다. 이는 초기형 또는 개선 버전에서의 설계 차이로, 블로바이 가스 압력에 더욱 취약할 수 있다. N54 엔진은 고압 직분사와 터보차징으로 연소실 내 압력이 높아지고(일반적으로 최대 25~27 bar), 이에 따라 크랭크케이스 압력도 0.5~1.5 bar 수준으로 상승한다. 이 압력이 약화된 고무링을 밀어내면서 누유가 발생하는 것이다.
하부 점검 시 누유 위치 특정 방법
실제 작업을 통해 확인한 방법과 순서는 다음과 같다.
Z4를 2축 또는 4축 리프트에 올려 하부를 점검할 때는 다음 순서로 진행한다. 첫째, 엔진 전면부 터보 흡기 호스 연결 영역(보통 터보차저 상단에서 인터쿨러로 향하는 파이프)을 육안으로 확인한다. 둘째, 누유 흔적이 보이면 손가락으로 톡톡 쳐서 오일 입자가 흩어지는지 확인하고, 티슈로 여러 번 닦아낸 후 엔진을 가동해 누유 발생 지점을 재확인한다. 셋째, 엔진 오일 수위를 점검하여 누유량을 간접 계측한다. 일반적으로 오일 팬 용량이 약 5.2L(필터 미포함)이므로, 1-2개월에 0.3~0.5L 이상 감소하면 주의가 필요하다.
본 사례에서는 바닥에 떨어지는 오일이 거의 관찰되지 않았고, 1-2개월 주기의 점검 결과 누유량이 미미한 수준이었다. 이는 고무링이 완전히 파열되지 않았고, 엔진 가동 중에만 약한 누유가 발생하는 중기 상태로 판단된다.
N54 엔진 터보 흡기 연결부에서 발생한 오일 누유. 블로바이 가스 압력으로 인한 고무링 약화가 주 원인.

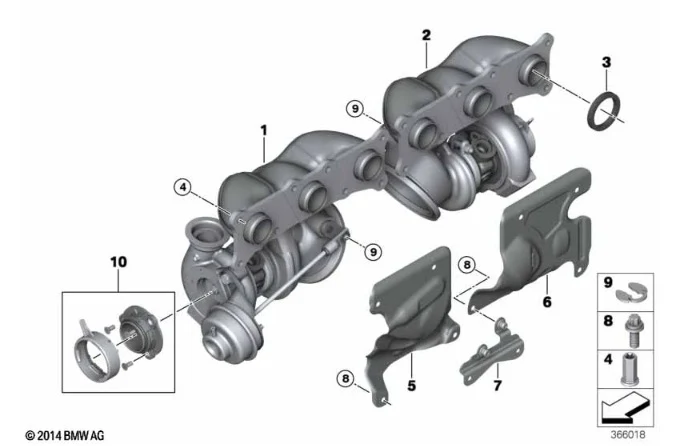

▲ BMW N54 트윈터보 어셈블리 부품도. 스냅락(부품번호 11658627680)은 터보 흡기 연결부 체결에 사용된다. (© 2014 BMW AG)
2. 부품 교체 난이도 및 비용 분석
스냅락 부품 교체 시 시간 및 비용
실제 작업에서 파악한 비용 구조와 소요 시간은 다음과 같다.
스냅락(부품 번호 11658627680) 교체는 외형상 간단해 보이지만, 실제 작업은 매우 복잡하다. 부품 가격 자체는 45,000원~65,000원 정도이지만, 공임비가 상당하다. 일반적인 정비 업체에서는 터보 흡기 호스 접근성 때문에 엔진 상단부 덮개(valve cover, 부품 번호 11127646786)와 부수 부품들을 분리해야 하며, 최악의 경우 엔진 마운트를 느슨히 하거나 엔진을 약 10~15cm 위로 거상(Engine Hoist 사용)해야 한다. 정비 시간은 평균 3~5시간이며, 공임비는 정비소 지역과 기술자 숙련도에 따라 180,000원~350,000원까지 달한다.
따라서 부품비 + 공임비 총 비용은 225,000원~415,000원 범위이고, BMW 정품 부품과 고가 기술료를 감안하면 400,000원 이상 소요될 가능성이 높다. 또한 엔진 분해 시 가스켓, 오일씰, 냉각수 호스 등 연쇄적 교체 부품이 발생할 수 있어 추가 비용이 늘어날 수 있다.
블로바이 시스템 점검 및 유지 비용
작업 경험을 바탕으로 핵심 내용을 정리하면 다음과 같다.
블로바이 가스 누유 자체는 엔진 손상을 직접 초래하지는 않지만, 누유량이 증가하면 여러 2차 문제가 발생할 수 있다. 첫째, 엔진 오일 수위가 지속적으로 감소하면 윤활 능력 저하로 터보차저 베어링 손상이 가속화된다(터보차저 베어링 온도는 800~900°C에 이르기도 함). 둘째, 누유된 오일이 터보 흡기관 내벽에 축적되면 카본 침전이 증가하여 흡기 밸브 스러지(Sludge) 형성으로 이어진다. 셋째, 엔진 베이 내 오일 누적으로 스타터 모터, 발전기, 에어컨 컴프레셀 등 주변 부품이 손상될 수 있다.
그러나 본 사례처럼 월 1-2회 점검에서 누유량이 미미하고, 엔진 오일 수위가 정상 범위를 유지한다면 단기간 내 심각한 손상 위험은 낮다. 전문 정비사 의견에 따르면 이런 경우 3-6개월 주기의 모니터링으로 충분하며, 누유량이 급증하는 시점에서 부품 교체를 고려하는 것이 경제적이다.
3. 2011년식 Z4 E89의 설계 특성 및 대처 전략
스냅락 미장착 구조의 의미
현장 점검에서 파악한 원인을 분석하면 다음과 같다.
BMW는 E89 Z4의 생산 연차에 따라 터보 흡기 연결 방식을 개선했다. 초기형(2009~2010)은 스냅락 없이 내부 고무링만 체결된 구조였고, 중후기(2011~2012)는 스냅락을 추가한 개선 버전이 일부 적용되었다. 그러나 본 2011년식 차량이 스냅락 미장착으로 확인된 것은 해당 차량이 개선 이전의 부품 설계를 유지했거나, 초기 정비에서 스냅락이 장착되지 않았을 가능성을 의미한다. 스냅락은 빠른 연결/분리를 위한 부품이므로, 제조사 입장에서는 비용 절감을 위해 필수 사양으로 강제하지 않았을 수 있다.
내부 고무링만의 구조는 다음과 같은 특징이 있다: (1) 초기 조립 토크 스펙(약 2.5~3.5 Nm)을 매우 정밀하게 맞춰야 함, (2) 시간 경과에 따른 고무 노화로 체결력이 감소함, (3) 블로바이 압력 변동에 따라 연결부가 진동하면서 느슨해질 수 있음. N54 엔진의 블로바이 압력은 엔진 부하에 따라 0.3~1.5 bar까지 변동하므로(정상 크루징 시 0.5~0.8 bar), 고무링 체결력만으로는 장기 밀폐성을 보장하기 어렵다.
예방적 유지보수 로드맵
작업 경험을 바탕으로 핵심 내용을 정리하면 다음과 같다.
현재 누유량이 미미한 상태를 유지하기 위한 예방 전략은 다음과 같다. 첫째, 매월 1회 최소한 엔진 오일 수위를 점검하고, 3개월마다 차량을 리프트에 올려 누유 흔적을 육안 확인한다. 특히 급가속(가속 페달 개도율 70% 이상)이나 언덕길 주행 후에는 블로바이 압력이 높아지므로 이때 점검하면 누유 여부를 더 정확히 판단할 수 있다. 둘째, 엔진 오일을 규정 주기(BMW 권장: 15,000km 또는 1년)보다 단축하여 5,000km 또는 6개월 주기로 교체한다. 새 오일의 윤활성과 밀폐성이 높아 블로바이 압력 변화에 대한 저항력이 개선된다. 추천 오일은 BMW LL-01 규격 5W-30 합성유(예: Mobil 1 ESP Formula, Castrol Edge 등)이며, 용량은 약 5.2L + 필터 교체로 총 6,000원~15,000원 소요된다.
셋째, 블로바이 호스(부품 번호 11617823258, 가격 약 80,000원) 상태를 점검한다. 블로바이 호스가 경화되거나 균열이 있으면 크랭크케이스 압력이 제대로 배출되지 않아 누유가 악화된다. 4년 이상 경과한 차량이면 호스 교체를 검토할 가치가 있다. 넷째, 터보차저 오일 공급 라인(부품 번호 11427805831)의 누유도 동시에 모니터링한다. 터보 자체에서 누유가 발생하면 흡기 누유보다 훨씬 심각한 엔진 손상으로 이어질 수 있기 때문이다.
4. 누유 수리 vs 유보 판단 기준
수리 시기 결정의 정량적 기준
부품 선택 시 확인해야 할 핵심 기준은 다음과 같다.
누유 수리 여부를 결정하는 객관적 기준은 월간 오일 손실량이다. Z4 E89의 엔진 오일 용량이 약 5.2L(필터 교체 제외)인 점을 고려할 때, 대략적인 판단 기준은 다음과 같다:
• 월 손실량 0.1~0.2L 미만: 수리 불필요. 정상 범위로 간주. 3개월 주기 점검 충분.
• 월 손실량 0.2~0.5L: 주의 단계. 2개월 주기로 점검하고, 3-4개월 추적 관찰 후 급증 여부 판단.
• 월 손실량 0.5~1.0L: 경고 단계. 부품 교체 일정 수립 필요. 1개월 주기 점검 시작.
• 월 손실량 1.0L 이상: 긴급 수리. 엔진 손상 위험 상승. 즉시 부품 교체 시행.
본 사례는 1-2개월에 거의 감지 불가능한 수준이므로, 월 손실량 0.1L 미만으로 추정되어 수리 유보가 적절한 판단이다. 다만 계절 변화(여름의 고온, 겨울의 저온)에 따라 고무링 특성이 변할 수 있으므로, 계절 전환기(봄/가을)에 추가 점검을 권장한다. 고무의 탄성계수는 온도에 따라 변하므로, 겨울철 저온에서는 고무링이 경화되어 체결력이 감소할 수 있기 때문이다.
누유량 측정의 정확한 방법
실제 작업을 통해 확인한 방법과 순서는 다음과 같다.
월간 오일 손실량을 정량적으로 측정하는 방법은 다음과 같다. 첫째, 매월 같은 시간대(예: 매월 1일 오전 10시)에 엔진이 완전히 냉각된 상태(최소 8시간 주차 후)에서 오일 게이지(DIP Stick)로 수위를 확인한다. 이때 게이지를 뽑아 마른 천으로 닦고, 다시 삽입했다가 뽑아 오일 수위를 읽는다. 모든 차량의 오일 게이지는 MIN과 MAX 지점이 있으며, 이 간격은 약 1.0~1.2L이다. 둘째, 매월 수위를 기록하여 비교한다. 예를 들어 1월 1일 MAX, 2월 1일 중간값이면 약 0.5~0.6L 손실, 3월 1일 MIN이면 추가 0.5~0.6L 손실(월 0.3L)로 계산할 수 있다. 셋째, 만약 정밀 측정이 필요하면 정비소에서 차량 무게 증감을 통해 측정할 수도 있다(차량 전체 무게를 저울에서 측정, 오일 1L = 약 0.875kg).
결론
BMW Z4 E89 N54 35i의 터보 흡기 누유는 고질병이지만, 누유량이 월 0.1L 미만으로 미미한 경우 즉시 수리할 필요는 없다. 본 사례의 2011년식 차량이 스냅락 없이 내부 고무링만으로 체결된 구조인 점, 그리고 블로바이 가스 압력으로 인한 누유라는 진단은 타당하다. 스냅락 부품 교체 비용이 400,000원을 상회하고 작업 난이도가 높은 점을 고려할 때, 현재의 모니터링 전략이 경제적으로 합리적이다.
향후 관리 방안으로는 (1) 월 1회 오일 수위 점검, (2) 3개월 주기 리프트 점검, (3) 오일 교체 주기 단축(5,000km/6개월), (4) 블로바이 호스 상태 점검을 병행하는 것을 권장한다. 만약 월간 손실량이 0.5L를 초과하거나 터보차저 자체에서 누유가 감지되면 즉시 정비소와 상담하여 부품 교체 일정을 수립해야 한다. N54 엔진은 고성능 엔진인 만큼 정기적이고 세심한 유지보수가 장기적 신뢰성을 보장하는 최선의 방법이다.
