BMW G30 520d 브레이크 패드 교환 | EPB(ISTA)·액 역류 방지 체크리스트
70,000km 주행거리의 중고 BMW G30 520d를 구매한 직후 브레이크 상태를 점검해보니 남은 패드량이 15% 수준으로 곧바로 교환이 필요했습니다. 가성비 좋은 BE사 제품으로 앞뒤 패드를 8만원에 구입하고, 마모센서까지 1.5만원에 준비해 직접 교환 작업을 진행했습니다. 앞쪽은 비교적 간단하지만, 뒤쪽은 전자식 파킹브레이크 해제가 필수이며, 특히 브레이크액 역류로 인한 누유 방지가 핵심 포인트입니다.
📌 핵심 3줄 요약
① 앞뒤 브레이크 패드(BE제품) 8만원 + 마모센서 1.5만원으로 총 95,000원 비용 소요
② ISTA 프로그램으로 전자식 파킹브레이크를 반드시 해제한 후 뒤쪽 캘리퍼 작업 진행
③ 캘리퍼 분리 전 브레이크액 20~30mL를 미리 배출하고, 마스터실린더 주입구를 개방해 역류 방지
1. BMW G30 520d 브레이크 패드 교환 비용 및 제품 선정
가성비 좋은 후동제품으로 전체 비용을 낮추다
중고 구매 후 첫 번째 점검 항목이 바로 브레이크 상태입니다. 국산 정비소 진단 결과, 앞뒤 패드 마모량이 거의 동시에 진행되었으며 남은 두께가 15% 수준으로 측정되었습니다. BMW 정품 패드는 앞뒤 한 세트에 25~30만원대이지만, 국내 호환성 우수 제품 중 BE사 브랜드를 선택했습니다.
- 브레이크 패드 구성: 앞쪽(전륜) 2개 + 뒤쪽(후륜) 2개 = 총 4개
- BE사 후동제품 가격: 8만원(앞뒤 세트)
- 브레이크 마모센서: 1.5만원(앞뒤 각 1개)
- 총 소비 비용: 95,000원 (공임료 별도)
BE사 제품은 OEM 규격 호환성이 우수하고, G30의 전자식 파킹브레이크 시스템과도 문제없이 작동하는 것으로 확인되었습니다. 마모센서는 패드가 5mm 이하로 닳으면 경고등을 점등하는 부품으로, 패드 교환 시 반드시 함께 교체해야 합니다.

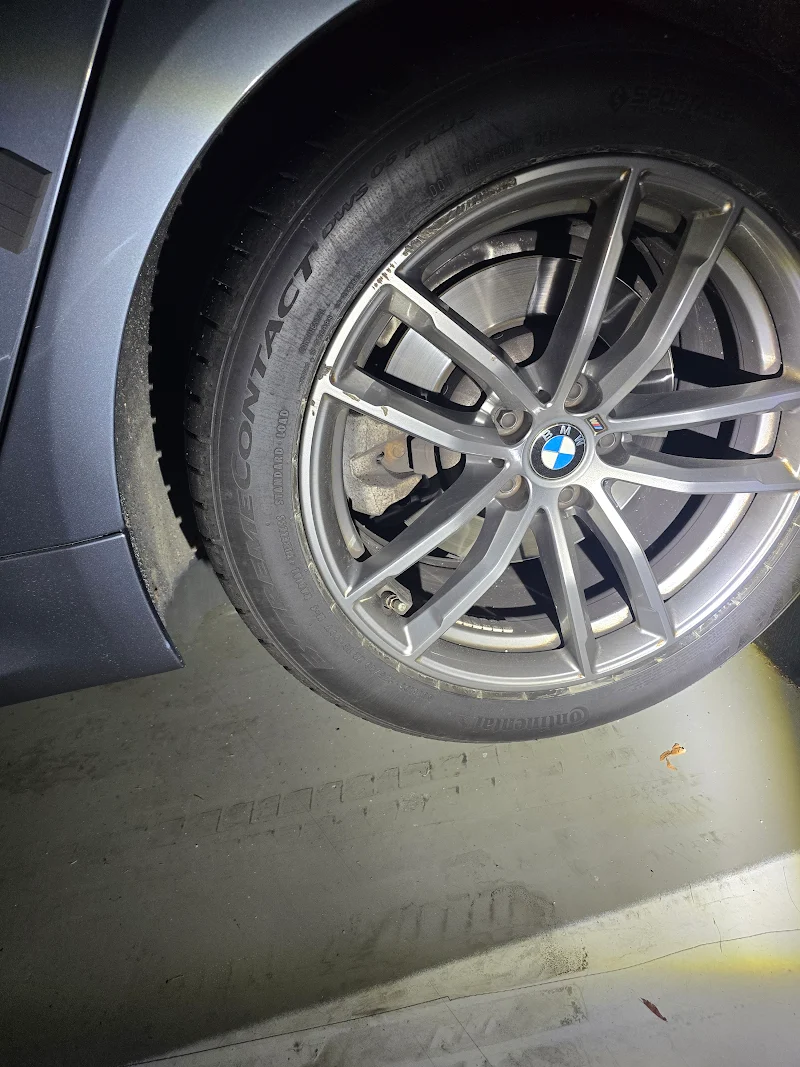

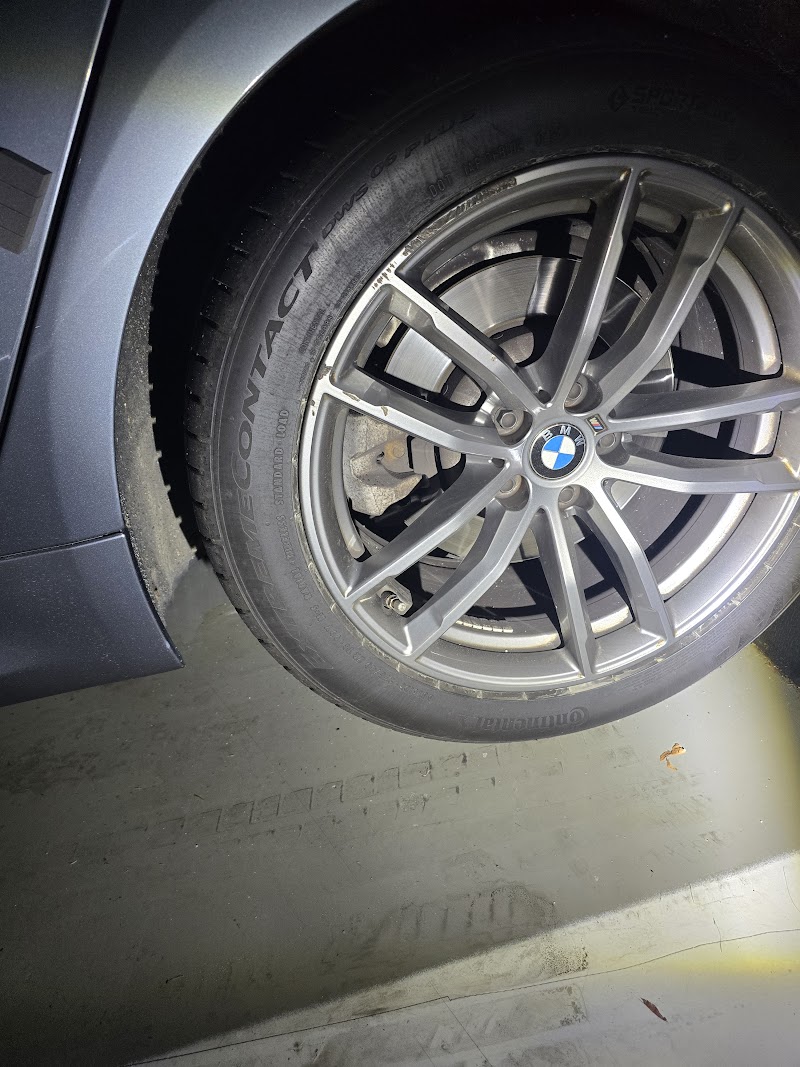

G30 520d 앞뒤 브레이크 패드 교환 완료 후 최종 점검 단계
2. 앞쪽(전륜) 브레이크 패드 교환 절차
전륜은 상대적으로 진행이 빠르고 단순하다
G30의 앞쪽 브레이크 패드 교환은 대부분의 BMW 모델과 유사한 구조로, 캘리퍼 분리 후 패드만 교체하면 됩니다. 먼저 차량을 안전한 장소에 고정하고 휠을 탈거합니다. 휠 볼트 토크는 M14(14mm) 기준 120±10 Nm이며, 반드시 크로스 패턴으로 풀어야 휠 변형을 방지합니다.
- 캘리퍼 고정 볼트: 17mm 소켓, 70±5 Nm 토크
- 패드 핀 직경: φ5mm, 탈거 시 타이로드로 밀어낸 후 재조립 시 그리스 도포
- 브레이크 디스크 면 청소: 와이어 브러시로 산화층 제거 후 디스크 면이 균평한지 확인
앞쪽은 파킹브레이크가 기계식이 아닌 전자식(ESP 모듈 제어)이므로, 캘리퍼를 벌릴 때 특별한 해제 절차가 없습니다. 다만 패드가 디스크에 마찰하며 저항을 주므로, 천천히 일정한 힘으로 캘리퍼 피스톤을 밀어내야 하고, 급작스러운 힘을 가하면 시일이 손상될 수 있습니다.
3. 뒤쪽(후륜) 브레이크 패드 교환 — ISTA 파킹브레이크 해제 필수
전자식 파킹브레이크는 ISTA 소프트웨어로만 해제 가능
G30 520d의 후륜 브레이크 교환은 앞쪽과 달리 전자식 파킹브레이크(EPB, Electronic Parking Brake) 해제가 선행되어야 합니다. BMW 정품 진단기나 ISTA(Integrated Service Technical Application) 프로그램으로 파킹브레이크 해제 신호를 보내야 캘리퍼의 백플레이트 내 모터 구동이 초기화되어 패드 교환이 가능합니다.
- ISTA 접근 방법: BMW 정비소/대리점 이용 또는 개인용 OBD2 가성비 진단기(약 5~10만원) 구매
- 파킹브레이크 해제 절차: ISTA 메뉴 → Brake System → Parking Brake Release → Execute
- 해제 후 패드 교환 가능 상태: 캘리퍼 모터 구동 정지, 피스톤 직진 위치로 고정
작업 시 지인의 ISTA 접근권한을 이용해 파킹브레이크를 해제했으며, 해제 완료 후 캘리퍼 내부 백플레이트의 모터가 더 이상 작동하지 않아 패드 교환이 신속하게 진행되었습니다. 파킹브레이크 해제 없이 강제로 캘리퍼를 벌리려 하면, 내부 기어와 모터가 손상되어 수리비가 300만원 이상 발생할 수 있으므로 반드시 해제 후 작업해야 합니다.
4. 브레이크액 역류 방지 — 작업 중 가장 중요한 팁
마스터실린더 개방 후 액량 조절이 누유를 완벽히 방지한다
현장 점검에서 파악한 핵심 내용을 정리하면, 캘리퍼 피스톤을 밀어낼 때 발생하는 유압이 마스터실린더로 역류하면서 브레이크액이 넘치는 현상이 발생합니다. 작업 시 이 부분을 간과하고 작업을 진행해 바닥으로 브레이크액이 흘러내려 차체 손상과 추가 청소 작업을 겪었습니다.
- 브레이크액의 특성: DOT 4 규격, pH 3.5 이하의 산성, 산화철 부식 유발
- 사전 준비 조치: 본넷 개방 → 브레이크액 마스터실린더 마개 분리 → 약 20~30mL 배출 → 수건/신문지로 바닥 보호
- 배출량 기준: 캘리퍼 피스톤 직경 54mm(후륜 기준), 이동 거리 약 5mm = 약 12mL 유압 이동량 예상
구체적으로 진행하면, 먼저 엔진을 시동하지 않은 상태에서 브레이크 페달을 5~6회 밟아 초기 부압을 해제한 후, 본넷을 열고 마스터실린더 리저버 탱크의 알루미늄 마개를 개방합니다. 그 후 브레이크액이 새지 않도록 멀티탭 호스를 리저버 탑 부분에 삽입해 20~30mL를 용기에 배출합니다. 이 과정에서 공기가 유압 라인에 혼입되지 않도록 주의하고, 작업 중 마스터실린더 액량이 최저선(MIN) 아래로 내려가지 않도록 모니터링해야 합니다.
5. 패드 및 마모센서 교체 실전 절차
교체 후 조립은 분해와 정반대 순서로 진행하면 된다
실제 작업을 통해 확인한 결과는 다음과 같습니다. 캘리퍼 피스톤을 밀어내기 위해서는 특수 공구(패드 압축 도구, 약 1.5~2만원)가 필요한데, 이 도구로 천천히 피스톤을 밀어내면 마스터실린더로 유압이 역류합니다. 이때 미리 배출한 브레이크액 덕분에 마스터실린더 내부 액량이 올라가도 넘치지 않습니다.
- 패드 분리 단계: 캘리퍼 고정 볼트 2개 제거 → 캘리퍼를 슬라이드 핀에서 탈거 → 기존 패드 4개 일괄 제거
- 신규 패드 조립: 백플레이트에 그리스 도포(Molykote 111, BMW 순정) → 신규 패드 양쪽 삽입 → 피스톤 재위치 확인
- 마모센서 교체: 기존 센서 전기 커넥터 분리 → 고정 클립 제거 → 신규 센서 반대 순서 조립
캘리퍼 재조립 시 고정 볼트의 토크 규격은 70±5 Nm이며, 타이로드(슬라이드 핀)에는 실리콘 그리스가 아닌 몰리코트 111(Molykote 111) 그리스를 얇게 도포해야 부식을 방지하고 향후 서비스 편의성을 높입니다. 마모센서는 패드 상단 안쪽에 위치하며, 전기 커넥터는 단단히 압입되어 있으므로 좌우로 약간 흔들면서 빼면 됩니다.
결론
BMW G30 520d의 브레이크 패드 교환은 가성비 제품(BE사) 활용으로 8만원, 마모센서 1.5만원, 총 95,000원의 저비용으로 완성할 수 있습니다. 앞쪽은 비교적 간단하지만, 뒤쪽은 전자식 파킹브레이크 ISTA 해제가 필수이며, 무엇보다 중요한 것은 작업 전 마스터실린더에서 브레이크액 20~30mL를 미리 배출하는 것입니다. 이 한 가지 조치만으로도 브레이크액 역류로 인한 차체 부식과 추가 정비를 완벽히 방지할 수 있습니다. 부드러운 페달감과 제동력 회복까지 완료되는 데 앞뒤 합쳐 약 3~4시간 소요되며, 기본 공구와 ISTA 접근만 있다면 충분히 DIY 가능한 정비 작업입니다.
