BMW Z4 E89 N54 다운파이프(1차 촉매) | 순정 복원·V-band·O2·참고영상
BMW Z4 E89 35i·35is(N54 3.0L 트윈터보)의 다운파이프는 터보 아웃렛과 중간 배기 사이에 있으며, 순정에서는 1차 촉매(프라이머리 촉매)가 파이프와 일체형인 경우가 많다. 해외 유튜브에는 촉매가 없는 레이싱 다운파이프(캣리스)를 올리는 영상이 많은데, 대한민국에서는 배기가스 저감장치를 무력화·제거하는 개조가 법적으로 문제가 될 수 있으므로 그대로 따라 해서는 안 된다. 다만 탈거·장착 순서, 배선 라벨, V-band 클램프 다루기, 좁은 공간에서의 공구 접근법은 순정 다운파이프(촉매 포함)로 되돌리거나 정품 어셈블리로 교체할 때도 동일하게 적용된다. 아래에서는 공개된 두 편의 Z4 E89 N54 작업 영상에서 드러난 공정을 바탕으로, 법규를 준수하는 정비 관점의 절차를 정리한다.
📌 핵심 3줄 요약
① N54 Z4는 다운파이프 2본(실린더 1–3용·4–6용)이며 탈거 시 중간 배기를 뒤로 밀어 공간을 확보하는 것이 핵심이다.
② 상류·하류 O2 센서는 케이블 색(전단: 전방관 블랙·후방관 그레이 등)과 라우팅을 사진으로 기록해 역조립 시 혼선을 막는다.
③ 촉매 삭제 다운파이프 장착·운행은 국내 법규상 불이익이 클 수 있으므로, 본문은 순정/촉매 포함 교환·복원을 전제로 한다.
1. 다운파이프와 1차 촉매의 위치·역할
트윈터보 배기에서 다운파이프가 하는 일
현장 점검에서 파악한 핵심 내용을 정리하면 아래와 같다. N54는 실린더 뱅크마다 터보가 하나씩 있고, 각 터보 후단에 다운파이프가 연결된다. 순정 배기에서는 이 구간에 1차 촉매가 통합되어 배출가스를 1차로 정화하고, 산소센서(O2)가 상류(촉매 전)·하류(촉매 후)에 배치되어 연료·점화 보정과 촉매 모니터링에 쓰인다. 2차 촉매는 그보다 하류의 다른 구간에 있을 수 있으므로, “다운파이프만 바꾸면 끝”이 아닌지 차량 사양을 먼저 확인해야 한다.
해외 영상을 ‘순정 복원’ 참고로 읽는 이유
작업 경험을 바탕으로 살보면 다음과 같이 이해하면 된다. 예를 들어 Installing VRSF downpipes on a right hand drive BMW E89 Z4 35i(Darke Peak)와 VRSF CATLESS DOWNPIPES | BMW | N54 | E89 | Z4(Edwin Ramirez Laureani)는 제품 장착 목적의 영상이지만, 공통적으로 언더트레이 탈거, 배기 행어·브래킷 해제, 중간 배기 볼트 풀어 뒤로 당기기, V-band 클램프 분리, 엔진 상부에서 O2 커넥터 분리 및 배선 클립 정리, 파이프 꼬임 각도 맞춰 추출·삽입하는 과정을 보여 준다. 순정 다운파이프로 교체할 때도 탈거·장착 기하와 체결 순서는 동일 계열이므로, 영상에서는 “어떤 볼트를 먼저 풀어 공간이 나오는지”와 “클램프가 웨이스트게이트 링크와 간섭하지 않게 두는지”에 주목하면 된다.
엔진룸 쪽에서 본 터보 후단 다운파이프 V-band 클램프와 O2 센서. 볼트를 풀어도 클램프가 조여 있으면 드라이버·프라이로 벌려 분리한다.
2. 준비물·공구·소모품
권장 공구와 체결부 규격
교체 시 반드시 알아야 할 핵심 포인트는 다음과 같다. 두 영상에서 반복되는 공구·체결 요소를 Z4 E89 N54 기준으로 묶으면 다음과 같다.
- 하부 커버: 전방·후방 언더 실드 볼트 다수 — 영상에서는 8mm 위주, 후방 일부 10mm 언급. 실차 연식·사양에 따라 다를 수 있으므로 배선 간섭 없이 전부 확인할 것.
- 배기 중간 지지: 트랜스미션 케이스 쪽으로 배기를 거는 브래킷 E10(역토크스) 볼트 — 해제 후 배기를 후방으로 밀어 다운파이프를 내릴 공간을 만든다.
- V-band(터보↔다운파이프): 볼트를 풀어도 클램프가 움푹 조여져 있으면 드라이버·프라이로 탭을 주어 벌려야 한다. 접근은 3/8드라이브 연장바(약 250mm), 13mm 소켓 + 유니버설 조인트 조합이 자주 쓰인다.
- 하류 O2 센서: 체결은 대개 22mm 스패너 또는 전용 소켓. 상부 공간이 막히면 파이프를 약간 내린 뒤 풀기 쉬운 경우가 많다.
- 다운파이프 지지 브래킷(해당 차량): 한 영상에서는 E18급 역토크스 볼트로 체결된 알루미늄 볼트가 언급된다. 공구가 없으면 브래킷을 절곡해 간섭을 없애는 우회가 나오지만, 순정 복장 시에는 볼트 손상·재토크 리스크가 있으므로 가능한 정식 공구로 풀고, BMW는 일부 체결을 일회용(또는 권장 교체)으로 규정하는 경우가 있다.
- 스티어링 랙 관련(우핸들 특히): Darke Peak 영상에서는 랙 고정 볼트가 단회성으로 소개되고, 최종 체결을 56 Nm 체결 후 90° 추가 회전으로 수행한다. 순정 복원 시에도 동일 볼트를 만지면 공식 절차·부품번호를 매뉴얼로 재확인할 것.
- 터보↔다운파이프 개스킷: 제조사는 종종 1회용으로 안내한다. 재사용 판단은 변형·찍힘·누설 여부로 결정하고, 교체 시 Elring 등 대응 품번(예: 영상 설명에 언급된 18307553601 계열)을 참고할 수 있다.
- 침투윤활: WD-40, PB Blaster, CRC 등으로 볼트·스터드에 충분히 침투시킨 뒤 작업하면 원형 파손을 줄일 수 있다.
안전 거치와 작업 시간
실제로 보면 전방이 긴 로드스터 형태라 일반 잭만으로는 전방 잭 포인트까지 닿기 어렵다는 사례가 있다. 램프·낮은 프로파일 잭·스탠드를 조합해 차체를 수평·안전하게 거치하고, 배기는 냉각 후 작업한다. 영상 기준 총 작업시간은 숙련도에 따라 약 4~8시간 이상으로 잡는 것이 현실적이다.

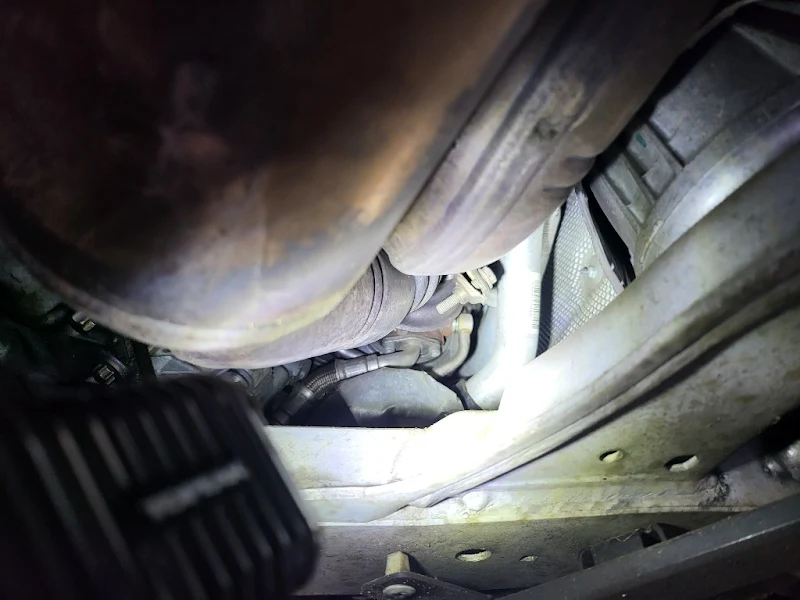

차량 하부에서 위를 보며 촬영한 터보 아웃렛–다운파이프(촉매 일체) 결합부 V-band. 연장바·유니소켓으로 볼트에 접근하는 각도가 작업 난이도를 가른다.
3. 탈거 순서(순정·촉매 포함 다운파이프 기준)
상부: 뷰티 커버와 O2 배선
해당 증상의 원인을 추적보면 크게 두 가지로 나뉜다. 하나는 전기·배선 쪽, 다른 하나는 기계적 간섭이다. 다운파이프 작업에서는 둘 다 해당된다. 엔진 상부 뷰티 커버(예: 5mm 소켓 헤드 캡 스크류 다수)를 제거한 뒤, 상류 O2 커넥터를 분리한다. 두 영상 모두 케이블 색·라우팅을 사진으로 남기라고 강조한다. 한 영상에서는 전방 다운파이프 쪽 상류가 블랙 슬리브, 후방 쪽이 그레이 슬리브로 구분된다고 설명한다(차량·생산 시기에 따라 다를 수 있으므로 반드시 본인 차 기준으로 라벨링할 것). 커넥터는 잠금 탭을 눌러 분리하고, 하부로 배선을 당길 때 클립을 하나씩 풀어 비틀림을 최소화한다.
하부: 커버·브래킷·중간 배기·V-band
작업 경험을 바탕으로 살보면 다음 순서로 진행된다.
- 전·후 언더 실드 제거.
- 터보 하부 스터드 너트 등에 침투제 도포 후 유지.
- 트랜스미션 케이스 쪽 배기 지지 E10 브래킷을 풀어 배기를 후방으로 밀 수 있게 한다.
- 중간 배기(다운파이프 하류로 이어지는 플랜지·행어) 볼트를 양쪽 풀어 파이프를 뒤로 당긴다. 한쪽만 풀면 촉매 달린 다운파이프가 빠지지 않는 경우가 많다.
- 하류 O2를 가능한 단계에서 풀거나, 상류와 같이 센서를 파이프에 남긴 채 하부로 내리는 방식을 택한다(배선 비틀림·도구 접근에 따라 선택).
- 터보측 V-band 볼트를 제거하고 클램프를 벌려 터보 플랜지에서 분리한다. 후방 터보 쪽은 상부에서 연장바를 내려 볼트에 걸기도 한다.
- 다운파이프를 비틀어 스티어링 샤프트·히트실드 사이로 빼낸다. 우핸들(RHD) 차량에서는 전방관 상류 O2 보스 위치가 조향축·히트실드와 간섭할 수 있어, 튜닝 파이프에서는 보스 재용접까지 하는 사례가 보고된다. 순정 다운파이프 복원이 목적이면 간섭이 없는 정품 지오메트리를 쓰는 것이 본질적인 해결이다.
4. 순정(촉매 포함) 장착 시 체크포인트
개스킷·클램프·웨이스트게이트 간섭
실제 작업을 통해 확인한 결과는 다음과 같다. 터보 아웃렛 면에 남은 구형 메탈 개스킷은 픽으로 조심히 제거하고 새 개스킷을 끼운다. V-band는 캡티브 너트 방향과 볼트 삽입 각도를 맞춘 뒤, 후방 터보의 경우 웨이스트게이트 액추에이터 로드와 클램프 탭이 스치지 않게 회전 위치를 잡는다(영상에서 회전·삽입 순서를 상세히 설명). 중간 플랜지 볼트는 먼저 핑거 타이트로 위치를 맞춘 뒤, 배기 행어·브래킷을 포함해 한쪽으로만 과조임하지 않도록 교차로 조인다.
O2 센서·배선·히트실드
상류 O2는 가능하면 파이프를 올리기 전에 삽입해 배선 비틀림을 줄인다. 히트 실드·케이블 타이 위치를 조정해 배선이 배기관에 닿지 않게 한다. Darke Peak 영상에서는 스티어링 샤프트 히트실드와의 클리어런스를 mm 단위로 확인하고, 랙 볼트를 잠그기 전 시동으로 누설·간섭을 점검하는 흐름이 나온다. 순정 ECU에서는 촉매 효율 관련 코드가 뜨기 쉬우므로, 누설·배선 접촉 불량을 먼저 배제한다.
토크와 일회용 볼트
스티어링 랙 볼트를 다룬 구간에서는 56 Nm + 90°가 언급된다. 엔진 마운트·브래킷 볼트는 머리 형상이 배기관과 간섭하면 저프로파일 소켓 헤드(버튼 헤드)로 바꾼 사례가 나오나, 강도·규격(M12×1.75 등)은 원본과 동등 이상으로 맞추고 토크는 공식값을 적용해야 한다. 알루미늄 체결볼트는 재사용 시 파손·스트립 위험이 있으므로 매뉴얼 권장과 부품 카탈로그를 따른다.
5. 법규·환경·면책
촉매 삭제 다운파이프에 대한 국내 관점
대한민국에서는 자동차 배출가스 관련 법령에 따라 촉매 등 배출가스 저감장치를 제거·무력화하는 행위가 문제될 수 있고, 검사·적발 시 불합격·과태료 등 제재 대상이 될 수 있다. 따라서 위 두 유튜브는 캣리스 제품 설치 예시로, 국내 도로에서 그대로 재현할 목적의 매뉴얼이 아니다. 정당한 목적은 손상·도난·불법 개조된 차량을 순정 사양으로 복원하거나, 정품 촉매 포함 어셈블리로 교체하여 배출·소음·진단을 정상화하는 경우다.
독자 안내
본 가이드는 공개 영상·일반 정비 지식을 바탕으로 한 참고용이며, 차대번호·연식·사양에 따라 부품 형상와 체결 토크가 다를 수 있다. 고온 배기·중량 파이프 취급 시 보호구를 착용하고, 전문 정비소 상담·공식 매뉴얼을 병행할 것을 권장한다.
참고 영상·출처
아래 영상은 제3자가 YouTube에 공개한 콘텐츠이며, 본 글은 작업 순서·공구 접근 등을 참고하여 순정 복원 관점으로 재구성한 것이다. 영상 저작권은 각 채널에 있으며, 본 블로그는 해당 영상을 복제·재게시하지 않는다.
- Darke Peak — Installing VRSF downpipes on a right hand drive BMW E89 Z4 35i
https://www.youtube.com/watch?v=Pfuo66lwcqo - Edwin Ramirez Laureani — VRSF CATLESS DOWNPIPES | BMW | N54 | E89 | Z4
https://www.youtube.com/watch?v=Sqsf9GOB3sM
사진 출처: 본문에 삽입한 다운파이프 V-band 클램프 사진은 해당 차종 정비 작업 시 직접 촬영한 자료이다.
결론
BMW Z4 E89 N54의 다운파이프(1차 촉매 일체) 교환은 “터보 두 개 × 배기 두 줄” 구조 때문에 중간 배기를 후방으로 밀고 V-band·O2·행어를 순서 있게 푸는 것이 핵심이다. 해외의 캣리스 다운파이프 영상은 법적으로 그대로 따라 할 대상이 아니지만, 라벨링·클램프 각도·RHD 간섭·토크 같은 실무 포인트는 순정 복원에 그대로 이식할 수 있다. 부품은 가능한 한 촉매가 포함된 정품 또는 적법한 대체품을 사용하고, 체결부·개스킷은 매뉴얼 기준으로 교체·재토크하는 것이 안전하다.
